三菱PLC FX3U-ENET-ADP以太網適配器系統的構成
    以下說明可以和以太網適配器組合的系統構成

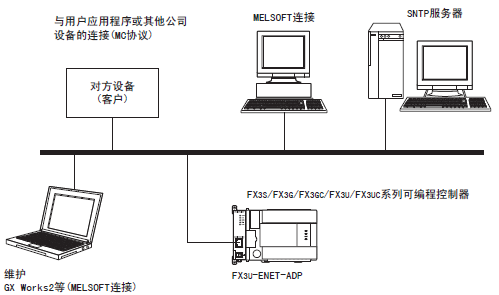

1、FX3U-ENET-ADP整體構成

   構成設備一覽
┌───────┬──────────┬───────────────────┐
│產品名稱      │型號                │備注                                  │
├───────┼──────────┼───────────────────┤
│以太網適配器  │FXsu-ENET-ADP       │                                      │
├───────┼──────────┼───────────────────┤
│可編程控制器  │FX3S/FX3G/FX3GC/FX3u│                                      │
│              │/FX3UC可編程控制器  │                                      │
├───────┼──────────┼───────────────────┤
│計算機軟件    │GX Works2           │可編程控制器編程用軟件。              │
│              │                    │也可進行以太網適配器的各種設定。      │
├───────┼──────────┼───────────────────┤
│計算機        │                    │                                      │
├───────┼──────────┼───────────────────┤
│集線器(HUB) *1│                    │請使用工業用產品。                    │
├───────┼──────────┼───────────────────┤
│SNTP服務器*2  │                    │                                      │
├───────┼──────────┼───────────────────┤
│各種對方設備  │                    │MC協議支持設備                        │
├───────┼──────────┼───────────────────┤
│以太網電纜    │                    │10BASE-T連接時:3類別以上(STP電纜*3)   │
│              │                    │100BASE-TX連接時:5類別以卜(STP電纜*3) │
└───────┴──────────┴───────────────────┘
  *1. 直接連接(簡單連接)時等情況， 不使用集線器。
  *2. 時間信息服務器
  *3. 帶屏蔽的雙絞電纜

2、FX3U-ENET-ADP構建網絡所需的設備
   以下說明網絡的構成設備。
   此外， 網絡的設置工程需要采取充分的安全措施， 請委托專門業者進行。
   將以太網適配器與網絡連接時，可使用10BASE-T或100BASE-TX。
   10BASE-T與100BASE-TX、全雙工/半雙工通信模式的判斷由以太網適配器根據集線器來進行。(自動協商功能)
   與不具備自動協商功能的集線器連接時， 請將集線器側設置為半雙工通信模式。
  1) 利用100BASE-TX連接
     請使用滿足IEEE802.3 100BASE-TX規格的設備。(關于集線器及和集線器連接使用的設備)
?   a 帶屏蔽的雙絞線電纜(STP電纜)、5類線以上
       集線器和以太網適配器的連接， 請使用直連型電纜。(以太網適配器和對象設備不經過集
       線器直接連接時，為交叉電纜連接。但是，使用交叉電纜直接連接以太網適配器和對
       象設備， 除以太網適配器之間的連接外， 無法保證正常運行。)
?   b RJ45插頭
?   c 100Mbps用集線器
  2) 利用10BASE-T連接
     請使用滿足IEEE802.3 10BASE-T規格的設備。(關于集線器及和集線器連接使用的設備)
?   a 帶屏蔽的雙絞線電纜(STP電纜)、3類線以上
       集線器和以太網適配器的連接， 請使用直連型電纜。
       (以太網適配器和對象設備不經過集線器直接連接時， 為交叉電纜連接。)
?   b RJ45插頭
?   c 10Mbps用集線器
