三菱PLC FX3U的輸入接線注意事項
三菱PLC FX3U的輸入接線注意事項
時間:2015-01-09 來源:未知 作者:admin 點擊:7961次
三菱PLC FX3U的輸入接線注意事項
FX3U微型控制器的輸入根據外部接線，漏型輸入和源型輸入都可以使用，但是S/S端子的接線一定要連接，具體事宜請參考《FX3U系列微型控制器硬件說明手冊》，FX3U PLC按電源輸入類型可分為AC電源與DC電源，以下就分別說明FX3U輸入配線事例：

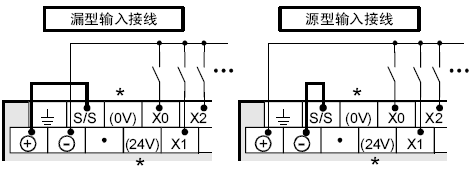

1、AC電源型的輸入配線事例(漏型輸入接線、源型輸入接線)
2、DC電源型的輸入配線事例(漏型輸入接線、源型輸入接線)
*請不要與(0V)、(24V)端子接線。
