FX3U-20SSC-H與三菱PLC、伺服之間的數據傳送過程
1、開機數據傳送
  1)、FX3U-20SSC-H Flash中的數據傳送到BFM
  2)、伺服參數傳送給伺服放大器
2、三菱PLC和FX3U-20SSC-H BFM之間的數據傳送
   使用MOV指令或FROM/TO指定進行數據讀寫
3、FX3U-20SSC-H中BFM寫數據到Flash
   如果要改變Flash中數據，可以使用順控指令或CONFIG-FP，然后使用保存命令(BFM#523，b0~b6)使定位參數，伺服參數和定位表信息從BFM保存到Flash
4、20SSC和伺服放大器之問數據傳送
   當伺服放人器側的伺服參數改變時，F(xiàn)X3U-20SSC-H BFM中的數據自動更新

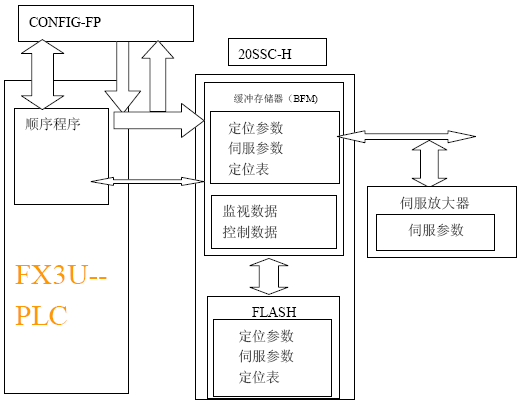

FX3U-20SSC-H與三菱PLC/伺服之間的數據傳送過程圖如下：
