三菱FX3GA系列PLC外部接線示意圖，FX3GA外部接線圖，FX3GA接線圖
一、FX3GA系列PLC輸入的連接分為兩種

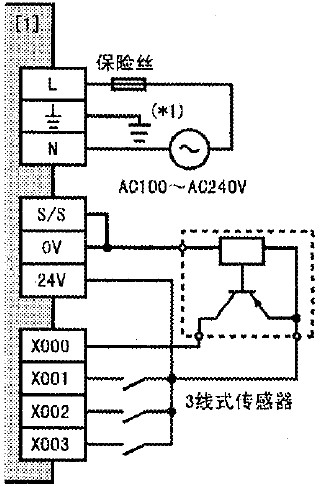

1、漏型輸入

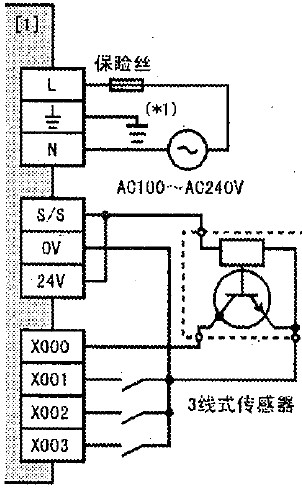

2、源型輸入
(*1) D類接地
輸入設備連接時的注意事項：
FX3GA系列PLC輸入設備連接時的注意事項請參照《FX3G用戶手冊》
二、FX3GA系列PLC輸出的連接分為兩種
1、繼電器輸出連接圖

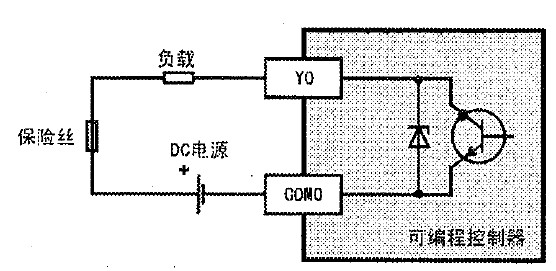

2、晶體管輸出連接圖
FX3GA系列PLC外部配線時的注意事項請參照《FX3G用戶手冊》
