三菱PLC編程軟件Fxgpwin的操作使用說明
三菱PLC編程軟件Fxgpwin使用介紹如下
Fxgpwin軟件下載>>>> 三菱PLC編程軟件
一、Fxgpwin的使用
1. Fxgpwin的啟動和退出
啟動：一旦正確安裝Fxgpwin，您只需把鼠標指向“開始／程序／Fxgpwin”程序組，選擇所要運行的軟件便可啟動程序。
退出：Fxgpwin可以從“File／Exit”命令退出軟件，或單擊屏幕右上角的 按鈕，也可直接按 Alt+F4退出。
2. Fxgpwin軟件的使用
Fxgpwin軟件具體使用請參考其它的使用手冊，這里只作簡單介紹，進入程序后，選中File\New, 出現如下圖畫面，先在“PLC type setting”中選出你所使用的主機的CPU系列
如主機是FX1S系列，只能選擇FX1S，如選擇其它型號，雖然編程環境不受影響，但下載到主機上輸出時程序?qū)箦e，提醒您“輸出模型不匹配”，所以請在編程之前，選擇好您所用主機的型號。

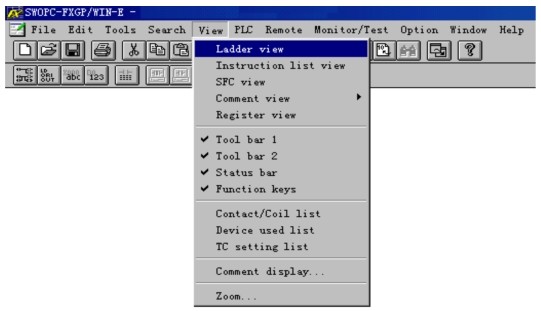

程序有兩種顯示格式，一種為梯形圖格式，另外一種是語句代碼格式。如下圖，“Ladder View”為梯形圖顯示，“Instruction List View”為語句代碼格式。
具體的指令語句格式詳見三菱公司有關PLC編程手冊。
編寫完程序后，進行編譯，通過下載電纜下載到主機里運行。具體操作步驟如下：
①將下載電纜接口分別與計算機的串口和PLC主機上的接口相連。
②點擊菜單欄中“PLC”菜單中“Transfer\Write”詳見下圖。
③將主機上的開關撥至“STOP”狀態，即將開關向下?lián)軇印?nbsp;
④彈出對話框“Program Write”（見下圖），在“Range setting”中填寫初始步數（Start Step），一般我們以0步為初始步數，結束步數（End Step）一般以實際步數稍多為好，如編程指令步數為122步，那么結束步數為130步，步數太大會影響執行程序的時間。
填寫完后，單擊“OK”按鈕，程序進行編譯裝載（見下圖）。
⑤將開關撥動至“RUN”狀態，即將開關向上撥動。運行您所編寫的程序，通過DSG-PLCB可編程實驗儀，將您所編寫的程序結果在實驗儀上體現出來。
3. 演示程序
實驗箱自帶的PLC演示程序可在安裝目錄夾中找到，分為兩種格式：一種為FX1S，還有一種為FX1N，請選擇正確的格式。我們學校的PLC是FX1S，所以要選擇前一種才可以。
二、可編程控制器軟件Fxgpwin的硬件使用
由于PLC主機使用24V電源，為了安全使用，請在實驗前先將實驗導線連接完畢，檢查無誤后，再打開電源。實驗完畢后，請先將電源關閉，再將實驗導線撤離主機。
如果電源發生故障，中斷時間少于10ms，可編程控制器工作不受影響。若電源中斷超過10ms或電源下降超過允許值，則可編程控制器停止工作，所有的輸出點均同時斷開。當電源恢復時，若RUN輸入接通，則操作自動進行。
使用無源觸點的輸入器件時，可編程控制器內部24V電源通過輸入器件向輸入端提供每點7mA的電流?？删幊炭刂破魃系?4V接線端子還可以向外部傳感器（如接近開關或光電開關）提供電流。24V端子作為傳感器電源時，COM端子是直流24V地端，即0V端。如果采用擴展單元，則應將基本單元和擴展單元的24V端連接起來。另外，任何外部電源都不能接到這個端子。
如果有過載現象發生，電壓將自動跌落，該點輸入對可編程控制器不起作用。
每種型號的可編程控制器其輸入的點數量是有規定的。對每一個尚未使用的輸入點，它不耗電，因此在這種情況下24V電源端子外供電流的能力可以增加。
FX系列可編程控制器的空位端子在任何情況下都不能使用。
三、PLC編程語言
1、 梯形圖編程語言
梯形圖沿襲了繼電器控制電路的形式，它是在電路控制系統中常用的繼電器、接觸器邏輯控制基礎上簡化了符號演變來的，形象、直觀、實用。梯形圖設計應注意以下三點：
(一) 梯形圖按從左到右、從上到下的順序排列。每一邏輯行起始于左母線，然后是觸點的串、并聯接，最后是線圈與右母線相聯。
(二) 梯形圖中每個梯級流過的不是物理電流，而是“概念電流”，從左流向右，其兩端沒有電源。這個“概念電流”只是形象地描述用戶程序執行中應滿足線圈接通的條件。
(三) 輸入繼電器用于接收外部的輸入信號，而不能由PLC內部其它繼電器的觸點來驅動。因此，梯形圖中只出現輸入繼電器Xi的觸點，而不出現其線圈。輸出繼電器輸出程序執行結果，給外部輸出設備，當梯形圖中的輸出繼電器線圈得電時,就有信號輸出，但不是直接驅動輸出設備，而要通過輸出接口的繼電器、晶體管或晶閘管才能實現。輸出繼電器的觸點Yi可供內部編程使用。
2、語句表編程語言
指令語句表示一種與計算機匯編語言相類似的助記符編程方式，但比匯編語言易懂易學。一條指令語句是由步序、指令語和作用器件編號三部分組成。
