三菱PLC溫度調節模塊FX3U-4LC的電源接線
FX3U-4LC型溫度調節模塊是擁有4通道輸入(熱電偶、測溫電阻、低電壓輸入)、4點輸出(集電極開路晶體管)及4點CT輸入且用于進行溫度控制的特殊功能模塊。

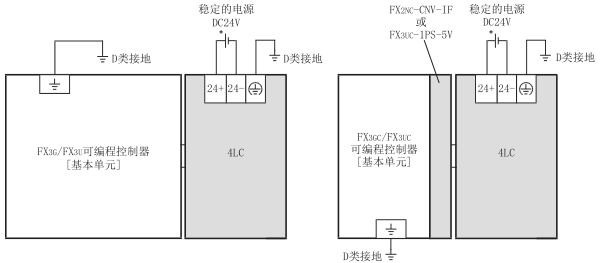

1、FX3U-4LC電源接線
請與所連接可編程控制器的基本單元同時或者先于基本單元對4LC上電。切斷電源時，請確認系統安全性，然后同時斷開基本單元、FX3U-4LC、其他擴展設備(包括特殊擴展設備)的電源。
2、FX3U-4LC接地
請按下列項目進行接地。
. 請進行D類接地。(接地電阻：100Ω以下)
. 請盡可能采用專用接地。
無法采用專用接地時，請采用下圖的“共用接地”。
. 請將接地點盡可能設置在該4LC的附近，縮短接地線的距離。
FX3U-4LC電源接線,FX3U-4LC接線
