三菱QnUDVCPU模塊記錄設置的寫入功能
QnUDVCPU系列產品的型號有Q03UDVCPU、Q04UDVCPU、Q06UDVCPU、Q13UDVCPU、Q26UDVCPU。
三菱QnUDVCPU模塊的對象存儲器中可以寫入數據記錄設置。進行數據記錄設置的寫入時，應在寫入設置的對象的數據記錄停止的狀態下進行。此外，寫入公共設置的情況下，需要所有的數據記錄均處于停止?fàn)顟B(tài)。
一、操作步驟
1、顯示 "Online Operation(Write Logging Setting)(在線操作(記錄設置的寫入))"畫面。
[Online(在線)] [Write Logging Setting(記錄設置的寫入)]
2、將存儲寫入數據的存儲器從"Target memory(對象存儲器)"中選擇。
3、對 "Target logging setting data(對象記錄設置數據 )"的寫入對象數據進行勾選。
4、點擊"write"(寫入) 按鈕。
[要點]
. 寫入前CPU模塊內有數據的情況下，與公共設置以及寫入數據相同設置 No. 的數據將被覆蓋。
除上述以外的數據仍將被殘留在CPU模塊內。因此，寫入的數據與寫入之后的數據有時會不一致。
. 顯示遠程口令的輸入畫面的情況下，應輸入設置的口令。
. 將自動記錄功能設置為有效的情況下，無法使用數據記錄文件傳送功能，
因此應確認自動記錄功能未處于有效狀態之后再進行寫入。

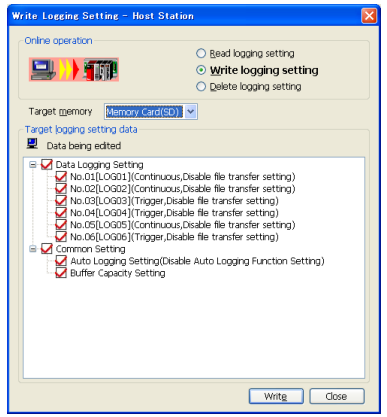

二、設置畫面
三、設置項目
執行數據記錄之前必須將公共設置寫入到CPU模塊中。
1、數據記錄設置
數據記錄設置顯示為"設置 No.[數據記錄名](記錄類型、文件傳送設置狀態)"。
2、公共設置數據的顯示
公共數據設置的顯示根據對象存儲器而有所不同。
·標準 ROM: 僅顯示 "緩沖存儲器容量設置"。
·SD 存儲卡 : 顯示 "緩沖存儲器容量設置"及"自動記錄設置(自動記錄設置狀態)"。
QnUDVCPU記錄設置，QnUDVCPU模塊記錄設置寫入
