FX3U系列三菱PLC的LD與LDI基本指令分析
[概要]
LD,LDI指令是連接在母線上的觸點，和AND指令組合后，也可用在分支起點處。
1、指令格式
. LD(取)
. LDI(取反)

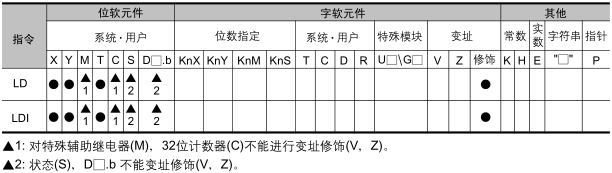

2、對象軟元件
[功能和動作說明]

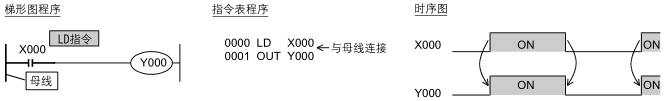

1、LD指令(a觸點的邏輯運算開始)
2、LDI指令(a觸點的邏輯運算開始)
3、變址修飾
在LD和LDI指令中使用的軟元件，可能過變址寄存器(V,Z)進行修飾。
(狀態S，特殊輔助繼電器M，32位計數器C、D□.b不能修飾)
變址修飾中可以使用V0~V7,Z0~Z7。使用的軟元件為輸入X、輸出Y的時候，變址寄存器(V,Z)的值換算成8進制數后進行加法運算。
{例} V0的值為10的時候,由X012決定LD觸點的ON/OFF。
執行數據寄存器的位指定時，請?jiān)跀?shù)據寄存器D的編號后輸入"."，然后接著輸入位編號(0~F)。
可以使用的數據寄存器僅16位的有效。
請從低位開始按照0,1,2,...9,A,B,...F的順序指定位編號。
{例}上圖中，D0的第3位決定LD觸點的ON/OFF。
[出錯]
. LD或LDI指令中使用I/O編號，由于變址修飾變成實際上不存在的I/O編號的時候,M8316(I/O實際安裝的指定出錯)為ON。
. 使用I/O編號以外的軟元件(M,T,C)時，由于變址修飾變成實際上不存在軟元件編號的時候,出現運算出錯(出借代碼：6706)。
