三菱FX3U-4AD模塊怎樣讀出模擬量數據的?(FX3U-4AD讀出數據)
關于使用FX3U-4AD讀出模擬量數據時,所需的最低限度的程序,就此進行說明。讀出模擬量數據的步驟如下所示:
1、確認單元號

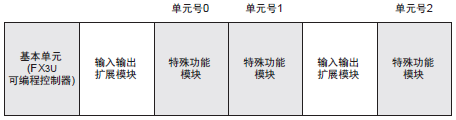

從左側的特殊功能單元/模塊開始,依次分配單元號0~7。連接在FX3UC-32MT-LT(-2)可編程控制器上時,分配1~7的單元編號。
請確認分配了哪個編號。

2、決定輸入模式(BFM #0)的內容

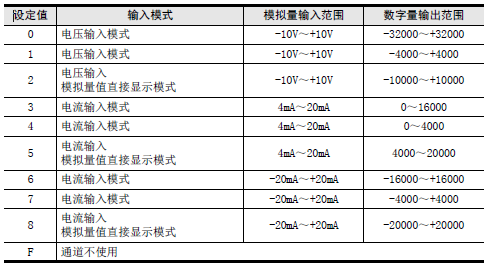

請根據連接的模擬量發生器的規格,設定與之相符的各通道的輸入模式(BFM #0)。用16進制數設定輸入模式。請?jiān)谑褂猛ǖ赖南鄳?yīng)位中,選擇下表的輸入模式,進行設定。


3、編寫順控程序。
. 在H****中,請輸入步驟2中決定的輸入模式。
. 在□中,請輸入步驟1中確認的單元號。

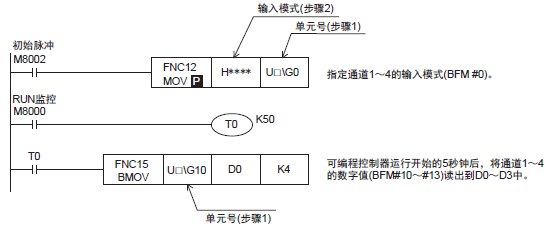

程序舉例(FX3U、FX3UC可編程控制器的情況下)*1

*1. 使用FX3G、FX3GC可編程控制器時,請使用FROM/TO指令。
4、傳送順控程序, 確認數據寄存器的內容。
1)、請傳送順控程序,運行可編程控制器。
2)、將4AD中輸入的模擬量數據保存到可編程控制器的數據寄存器(D0~D3)中。
3)、請確認數據是否保存在D0~D3中。
FX3U-4AD讀出數據,FX3U-4AD讀出模擬量數據
關于使用FX3U-4AD讀出模擬量數據時,所需的最低限度的程序,就此進行說明。讀出模擬量數據的步驟如下所示:
1、確認單元號
從左側的特殊功能單元/模塊開始,依次分配單元號0~7。連接在FX3UC-32MT-LT(-2)可編程控制器上時,分配1~7的單元編號。
請確認分配了哪個編號。

2、決定輸入模式(BFM #0)的內容
請根據連接的模擬量發生器的規格,設定與之相符的各通道的輸入模式(BFM #0)。用16進制數設定輸入模式。請?jiān)谑褂猛ǖ赖南鄳?yīng)位中,選擇下表的輸入模式,進行設定。


3、編寫順控程序。
. 在H****中,請輸入步驟2中決定的輸入模式。
. 在□中,請輸入步驟1中確認的單元號。
程序舉例(FX3U、FX3UC可編程控制器的情況下)*1

*1. 使用FX3G、FX3GC可編程控制器時,請使用FROM/TO指令。
4、傳送順控程序, 確認數據寄存器的內容。
1)、請傳送順控程序,運行可編程控制器。
2)、將4AD中輸入的模擬量數據保存到可編程控制器的數據寄存器(D0~D3)中。
3)、請確認數據是否保存在D0~D3中。
FX3U-4AD讀出數據,FX3U-4AD讀出模擬量數據
