三菱CC-Link模塊QJ61BT11N鏈接掃描時間(LS)的計算分析
以下就是描述計算遠程網絡模式或遠程I/O網絡模式的正常值和最大值的方法。
1、對于遠程網絡模式
LS = BT {27+(NI*4.8)+(NW*9.6)+(N*30)+(ni*4.8)+(nw*9.6)}+ST+F+TR(μs)
BT: 常數(傳送速率)
┌────┬────┬────┬─────┬───┬────┐
│傳送速率│156kbps │625kbps │2.5Mbps │5Mbps │l0Mbps │
├────┼────┼────┼─────┼───┼────┤
│BT │ 51.2 │ 12.8 │ 3.2 │ 1.6 │ 0.8 │
└────┴────┴────┴─────┴───┴────┘
NI: a、b 和c 中的最終站數
(包括所有專用站的數目，但不包括預約站，而且必需是8的倍數)
a: 遠程I/O 站占用的站總數
b: 遠程設備站占用的站總數
c: 本地站、備用主站和智能設備站占用的站總數
NW: b 和c 中的最終總數
(包括所有專用站的數目，但不包括預約站，而且必需是8的倍數)
┌────┬──┬──┬───┬───┬───┬───┬───┬───┐
│最終站數│1-8 │9-16│17-24 │25-32 │33-40 │41-48 │49-56 │57-64 │
├────┼──┼──┼───┼───┼───┼───┼───┼───┤
│NI、NW │ 8 │ 16 │ 24 │ 32 │ 40 │ 48 │ 56 │ 64 │
└────┴──┴──┴───┴───┴───┴───┴───┴───┘
N: 連接的站數(不包括預約站)
ni: a + b + c (不包括預約站)
nw: b + c (不包括預約站)
ST: 常數
A: 遠程I/O 站的最后站號
B: 遠程設備站的最后站號(包括占用的站點數)
C: 本地站，備用主站和智能設備站的最后站號(包括占用的站點數)
(最大值在下面的1)~3)中。但是如果b＝0就不考慮2)，如果c＝0就不考慮3))
1) 800 + (A 15)
2) 900 + (B 50)
3) C≤26 : 1200 + (C*100)
C>26 : 3700 + {(C-26)*25}
EX: 常數(只有在使用遠程網絡版本2模式或遠程網絡添加模式時)50+下表所列總數
┌──────┬─────┬─────┬─────┬─────┐
│擴展循環設置│占用1個站 │占用2個站 │占用3個站 │占用4個站 │
├──────┼─────┼─────┼─────┼─────┤
│1倍 │ 0 │ 0 │ 0 │ 0 │
├──────┼─────┼─────┼─────┼─────┤
│2倍 │70*站數 │80*站數 │90*站數 │100*站數 │
├──────┼─────┼─────┼─────┼─────┤
│4倍 │90*站數 │110*站數 │130*站數 │150*站數 │
├──────┼─────┼─────┼─────┼─────┤
│8倍 │110*站數 │160*站數 │210*站數 │260*站數 │
└──────┴─────┴─────┴─────┴─────┘
F: 恢復處理時間{只在有異常站時(包括出錯無效站和暫時出錯無效站)}
異常站數目*118*BT (1+再送次數)
TR: 瞬時處理時間(只在做出瞬時請求時)
. 主站有瞬時請求時
180*BT
. 本地站有瞬時請求時
40.8*BT*瞬時傳送的站數

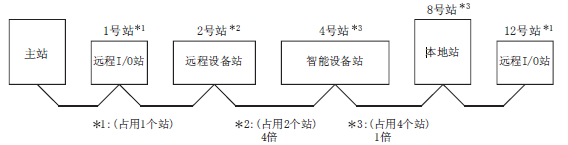

[實例] 傳送速率是10Mbps時采用下列系統配置(假設沒有異常站或瞬時傳送)
BT = 0.8 ST = 2300 EX= 50+110*1=160
NI = 12->16 1) 800+(12*15)=980
NW = 11->16 2) 900+(3*50)=1050
N = 5 3) 1200+(11*100)=2300
ni = 12 A=12, B=3, C=11
nw = 10
LS = 0.8 {27+(16*4.8)+(16*9.6)+(5*30)+(12*4.8)+(10*9.6)}+2300+160
= 2908.8[μs]
= 2.91[ms]
2、對于遠程I/O網絡模式
LS = BT {27+(NI*4.8)+(N*30)+(ni*4.8)}+ST+F[μs]
BT: 常數(傳送速率)
┌────┬────┬────┬─────┬───┬────┐
│傳送速率│156kbps │625kbps │2.5Mbps │5Mbps │l0Mbps │
├────┼────┼────┼─────┼───┼────┤
│BT │ 51.2 │ 12.8 │ 3.2 │ 1.6 │ 0.8 │
└────┴────┴────┴─────┴───┴────┘
NI: 最終站號(必需是8的倍數)
┌────┬──┬──┬───┬───┬───┬───┬───┬───┐
│最終站數│1-8 │9-16│17-24 │25-32 │33-40 │41-48 │49-56 │57-64 │
├────┼──┼──┼───┼───┼───┼───┼───┼───┤
│NI、NW │ 8 │ 16 │ 24 │ 32 │ 40 │ 48 │ 56 │ 64 │
└────┴──┴──┴───┴───┴───┴───┴───┴───┘
N: 連接的模塊數
ni: 占用的總站數
ST: 常數
250 + (ni*10)
F: 恢復處理時間{只在有異常站時(包括出錯無效站和暫時出錯無效站)}
異常站數目*118*BT*(1+再送次數)

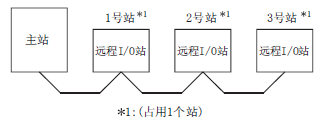

[實例] 傳送速率是10Mbps時采用下列系統配置(假設沒有異常站)
BT= 0.8 ST = 200 + (ni 10)
NI= 3->8 = 200 + (3*10)
N = 3 = 230
ni= 3
LS= 0.8 {27+(8*4.8)+(3*30)+(3*4.8)}+230
= 365.84[μs]
= 0.37[ms]
以下就是描述計算遠程網絡模式或遠程I/O網絡模式的正常值和最大值的方法。
1、對于遠程網絡模式
LS = BT {27+(NI*4.8)+(NW*9.6)+(N*30)+(ni*4.8)+(nw*9.6)}+ST+F+TR(μs)
BT: 常數(傳送速率)
┌────┬────┬────┬─────┬───┬────┐
│傳送速率│156kbps │625kbps │2.5Mbps │5Mbps │l0Mbps │
├────┼────┼────┼─────┼───┼────┤
│BT │ 51.2 │ 12.8 │ 3.2 │ 1.6 │ 0.8 │
└────┴────┴────┴─────┴───┴────┘
NI: a、b 和c 中的最終站數
(包括所有專用站的數目，但不包括預約站，而且必需是8的倍數)
a: 遠程I/O 站占用的站總數
b: 遠程設備站占用的站總數
c: 本地站、備用主站和智能設備站占用的站總數
NW: b 和c 中的最終總數
(包括所有專用站的數目，但不包括預約站，而且必需是8的倍數)
┌────┬──┬──┬───┬───┬───┬───┬───┬───┐
│最終站數│1-8 │9-16│17-24 │25-32 │33-40 │41-48 │49-56 │57-64 │
├────┼──┼──┼───┼───┼───┼───┼───┼───┤
│NI、NW │ 8 │ 16 │ 24 │ 32 │ 40 │ 48 │ 56 │ 64 │
└────┴──┴──┴───┴───┴───┴───┴───┴───┘
N: 連接的站數(不包括預約站)
ni: a + b + c (不包括預約站)
nw: b + c (不包括預約站)
ST: 常數
A: 遠程I/O 站的最后站號
B: 遠程設備站的最后站號(包括占用的站點數)
C: 本地站，備用主站和智能設備站的最后站號(包括占用的站點數)
(最大值在下面的1)~3)中。但是如果b＝0就不考慮2)，如果c＝0就不考慮3))
1) 800 + (A 15)
2) 900 + (B 50)
3) C≤26 : 1200 + (C*100)
C>26 : 3700 + {(C-26)*25}
EX: 常數(只有在使用遠程網絡版本2模式或遠程網絡添加模式時)50+下表所列總數
┌──────┬─────┬─────┬─────┬─────┐
│擴展循環設置│占用1個站 │占用2個站 │占用3個站 │占用4個站 │
├──────┼─────┼─────┼─────┼─────┤
│1倍 │ 0 │ 0 │ 0 │ 0 │
├──────┼─────┼─────┼─────┼─────┤
│2倍 │70*站數 │80*站數 │90*站數 │100*站數 │
├──────┼─────┼─────┼─────┼─────┤
│4倍 │90*站數 │110*站數 │130*站數 │150*站數 │
├──────┼─────┼─────┼─────┼─────┤
│8倍 │110*站數 │160*站數 │210*站數 │260*站數 │
└──────┴─────┴─────┴─────┴─────┘
F: 恢復處理時間{只在有異常站時(包括出錯無效站和暫時出錯無效站)}
異常站數目*118*BT (1+再送次數)
TR: 瞬時處理時間(只在做出瞬時請求時)
. 主站有瞬時請求時
180*BT
. 本地站有瞬時請求時
40.8*BT*瞬時傳送的站數
[實例] 傳送速率是10Mbps時采用下列系統配置(假設沒有異常站或瞬時傳送)
BT = 0.8 ST = 2300 EX= 50+110*1=160
NI = 12->16 1) 800+(12*15)=980
NW = 11->16 2) 900+(3*50)=1050
N = 5 3) 1200+(11*100)=2300
ni = 12 A=12, B=3, C=11
nw = 10
LS = 0.8 {27+(16*4.8)+(16*9.6)+(5*30)+(12*4.8)+(10*9.6)}+2300+160
= 2908.8[μs]
= 2.91[ms]
2、對于遠程I/O網絡模式
LS = BT {27+(NI*4.8)+(N*30)+(ni*4.8)}+ST+F[μs]
BT: 常數(傳送速率)
┌────┬────┬────┬─────┬───┬────┐
│傳送速率│156kbps │625kbps │2.5Mbps │5Mbps │l0Mbps │
├────┼────┼────┼─────┼───┼────┤
│BT │ 51.2 │ 12.8 │ 3.2 │ 1.6 │ 0.8 │
└────┴────┴────┴─────┴───┴────┘
NI: 最終站號(必需是8的倍數)
┌────┬──┬──┬───┬───┬───┬───┬───┬───┐
│最終站數│1-8 │9-16│17-24 │25-32 │33-40 │41-48 │49-56 │57-64 │
├────┼──┼──┼───┼───┼───┼───┼───┼───┤
│NI、NW │ 8 │ 16 │ 24 │ 32 │ 40 │ 48 │ 56 │ 64 │
└────┴──┴──┴───┴───┴───┴───┴───┴───┘
N: 連接的模塊數
ni: 占用的總站數
ST: 常數
250 + (ni*10)
F: 恢復處理時間{只在有異常站時(包括出錯無效站和暫時出錯無效站)}
異常站數目*118*BT*(1+再送次數)
[實例] 傳送速率是10Mbps時采用下列系統配置(假設沒有異常站)
BT= 0.8 ST = 200 + (ni 10)
NI= 3->8 = 200 + (3*10)
N = 3 = 230
ni= 3
LS= 0.8 {27+(8*4.8)+(3*30)+(3*4.8)}+230
= 365.84[μs]
= 0.37[ms]
