三菱PLC模塊QJ61BT11N和遠程I/O站的通信功能(QJ61BT11N通信功能)
CC-Link 系統有兩種通信模式:遠程網絡模式和遠程I/O網絡模式。
1、遠程網絡模式
在該模式中，可以和所有站(遠程I/O站、遠程設備站、本地站、智能設備站和備用主站)通信。因此，可以根據使用情況配置不同的系統。
2、遠程I/O網絡模式
在本模式中，僅包括主站和遠程I/O站的系統才執行高速循環傳送。因此和遠程網絡模式相比，可以縮短鏈接掃描時間。

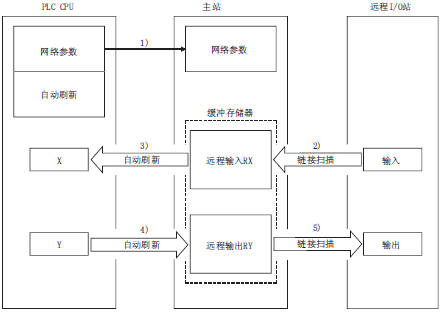

后文概述在遠程I/O 網絡模式中主站和遠程I/O 站的通信方法。在和遠程I/O 站通信的時候，開關和指示燈的開/關數據通過遠程輸入RX和遠程輸出RY進行通信。
[數據鏈接啟動]
1)、PLC系統電源接通時，PLC CPU中的網絡參數傳送到主站，CC-Link系統自動啟動。

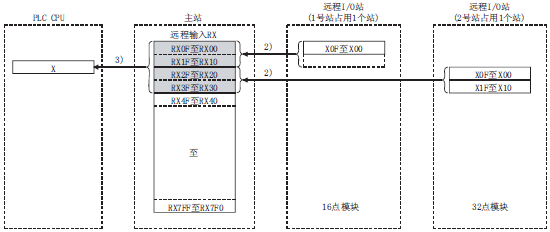

[遠程輸入]
2)、遠程I/O 站的輸入狀態自動存儲(每次鏈接掃描時)在主站的“遠程輸入RX”緩沖存儲器中。
3)、存儲在“遠程輸入RX”緩沖存儲器中的輸入狀態存儲在用自動刷新參數設定的CPU軟元件中。

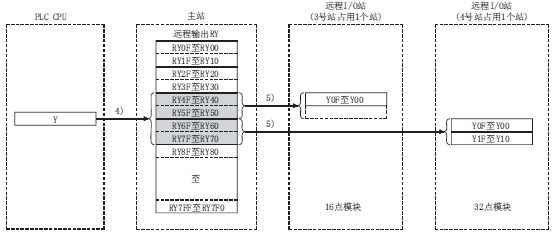

[遠程輸出]
4)、用自動刷新參數設置的CPU軟元件開/關數據存儲在“遠程輸出RY”緩沖存儲器中。
5)、存儲在“遠程輸出RY” 緩沖存儲器中的輸出狀態自動輸出(每次鏈接掃描的時候)到遠程I/O站。
CC-Link 系統有兩種通信模式:遠程網絡模式和遠程I/O網絡模式。
1、遠程網絡模式
在該模式中，可以和所有站(遠程I/O站、遠程設備站、本地站、智能設備站和備用主站)通信。因此，可以根據使用情況配置不同的系統。
2、遠程I/O網絡模式
在本模式中，僅包括主站和遠程I/O站的系統才執行高速循環傳送。因此和遠程網絡模式相比，可以縮短鏈接掃描時間。
后文概述在遠程I/O 網絡模式中主站和遠程I/O 站的通信方法。在和遠程I/O 站通信的時候，開關和指示燈的開/關數據通過遠程輸入RX和遠程輸出RY進行通信。
[數據鏈接啟動]
1)、PLC系統電源接通時，PLC CPU中的網絡參數傳送到主站，CC-Link系統自動啟動。
[遠程輸入]
2)、遠程I/O 站的輸入狀態自動存儲(每次鏈接掃描時)在主站的“遠程輸入RX”緩沖存儲器中。
3)、存儲在“遠程輸入RX”緩沖存儲器中的輸入狀態存儲在用自動刷新參數設定的CPU軟元件中。
[遠程輸出]
4)、用自動刷新參數設置的CPU軟元件開/關數據存儲在“遠程輸出RY”緩沖存儲器中。
5)、存儲在“遠程輸出RY” 緩沖存儲器中的輸出狀態自動輸出(每次鏈接掃描的時候)到遠程I/O站。
