三菱PLC指令 基本的連接與驅動指令
三菱PLC基本的連接與驅動指令有:LD、LDI、OUT、AND、ANI、OR、ORI、ORB、ANB,以下分析說明各指令的功能及使用。
1、LD、LDI
LD稱為“取”指令,用于單個常開觸點與左母線的連接。
LDI稱為“取反”指令,用于單個常閉觸點與左母線的連接。
2、OUT

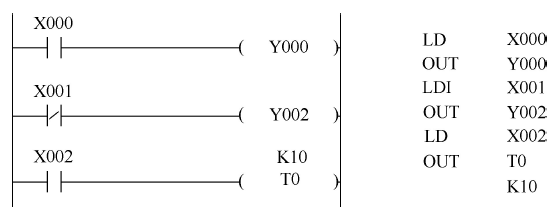

OUT稱為“驅動”指令,是用于對線圈進行驅動的指令。“取”指令與“驅動”指令的使用如下圖所示。
指令使用說明:
1) LD和LD一指令可以用于軟元件X、Y、M、T、C和S。
2) LD和LDI指令還可以與ANB、ORB指令配合,用于分支電路的起點處。
3) OUT指令可以用于Y、M、T、C和S,但是不能用于輸入繼電器X。
4) 對于定時器和計數器,在OUT指令之后應設置常數K或數據寄存器D。
3、AND、ANI
AND稱為“與”指令,用于單個常開觸點的串聯,完成邏輯“與”的運算。

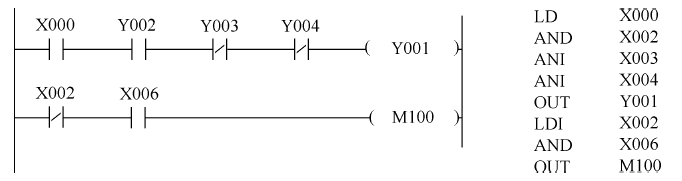

ANI稱為“與非”指令,用于單個常閉觸點的串聯,完成邏輯“與非”的運算觸點串聯指令的使用如下圖所示。
指令使用說明:
1) AND, ANI的目標元件可以是X、Y、M、T、C和S。
2)觸點串聯使用次數不受限制。
4、OR / ORI
OR稱為“或”指令,用于單個常開觸點的并聯,實現邏輯“或”運算。

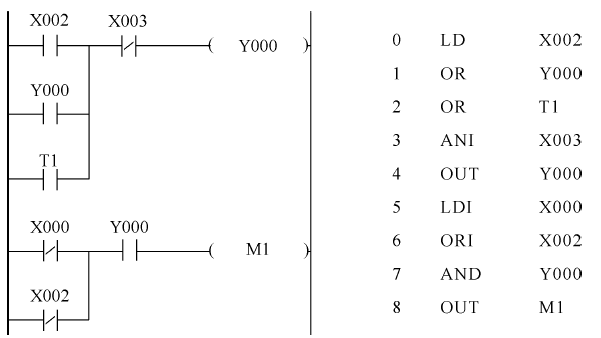

ORI稱為“或非”指令,川于單個常閉觸點的并聯.實現邏輯“或非”運算觸點并聯指令的使用如下圖所示。
5、ORB、ANB
ORB稱為“塊或”指令,用于兩個或兩個以上觸點串聯而成的電路塊的并聯。
ANB稱為“塊與”指令,用于兩個或兩個以上觸點并聯而成的電路塊的串聯。

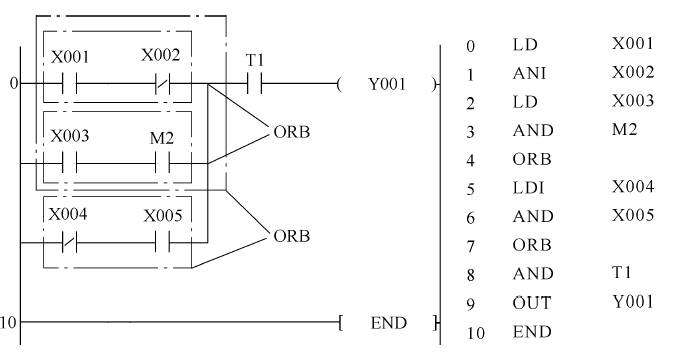

ORB指令的使用如下圖所示。
ORB指令的使用說明:
1)電路塊并聯時,對于電路塊的開始應該用LD或LDI指令。
2)如有多個電路塊并聯時,要對每個電路塊使用ORB指令。連續使用次數不應超過8次。ANB指令的使用如下圖所示。
ANB指令的使用說明:
1)電路塊串聯時,對于電路塊的開始應該用LD或LDI指令。
2)如有多個電路塊按順序串聯時,要對每個電路塊使用ANB指令。ANB指令與ORB指令一樣,連續使用次數不應超過8次。
