三菱iQ-R系列PLC的數據類型介紹
iQ-R系列PLC的數據類型有哪些?
iQ-R CPU模塊的各指令中可使用的數據有下述幾種類型。

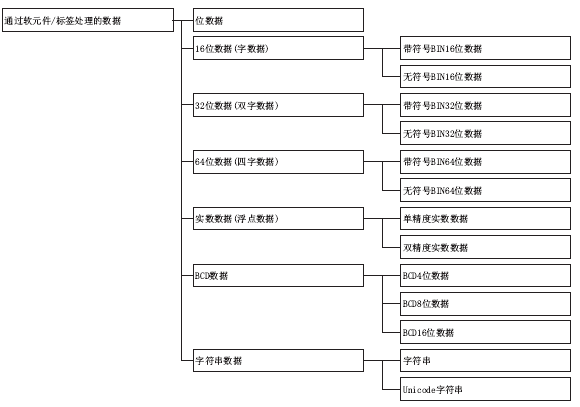

三菱iQ-R系列PLC的數據類型(iQ-R數據類型)如下所示:
1、作為軟元件處理的數據有
┌───────┬────────────────┬────────────────┐
│數據類型 │內容 │可指定的軟元件/常數*1 │
├───────┼────────────────┼────────────────┤
│位 │可以處理位數據 │·位軟元件 │
│ │ │·字軟元件的位指定 │
├───────┼────────────────┼────────────────┤
│字 │可以處理字?jǐn)?shù)據 │·字軟元件 │
│ │ │·位軟元件的位數指定(K1~K4)*2 │
├───────┼────────────────┤·10進制常數 │
│帶符號6IN16位 │可以處理16位數據。 │·16進制常數 │
├───────┤在帶符號及無符號中,值的范圍 │ │
│無符號BIN16位 │有所不同。 │ │
├───────┼────────────────┼────────────────┤
│雙字 │可以處理雙字?jǐn)?shù)據。 │·字軟元件 │
│ │ │·雙字軟元件 │
├───────┼────────────────┤·位軟元件的位數指定(K1~K8)*2 │
│帶符號6IN32位 │32位數據或16位數據可以處理2個 │·10進制常數 │
├───────┤連續的數據。在帶符號及無符號中,│·16進制常數 │
│無符號6IN32位 │值的范圍有所不同。 │ │
├───────┼────────────────┼────────────────┤
│帶符號6IN64位 │64位數據或32位數據可以處理2個 │·字軟元件 │
├───────┤連續的數據。在帶符號及無符號中,│·雙字軟元件 │
│無符號6IN64位 │值的范圍有所不同。 │·10進制常數 │
│ │ │·16進制常數 │
├───────┼────────────────┼────────────────┤
│BCD4位 │可以處理BCD4位數據。 │·字軟元件 │
│ │將16位數據以4位數進行分割, │·位軟元件的位數指定(K1~K4)*2 │
│ │將各位以0~9進行指定。 │·10進制常數 │
│ │ │·16進制常數 │
├───────┼────────────────┼────────────────┤
│BCD8位 │可以處理BCD8位數據。 │·字軟元件 │
│ │將32位數據以8位數進行分割, │·雙字軟元件 │
│ │將各位以0~9進行指定。 │·位軟元件的位數指定(K1~K8)*2 │
│ │ │·10進制常數 │
│ │ │·16進制常數 │
├───────┼────────────────┼────────────────┤
│BCD16位 │可以處理BCD16位數據。 │·字軟元件 │
│ │將64位數據以16位數進行分割, │·雙字軟元件 │
│ │將各位以0~9進行指定 │·10進制常數 │
│ │ │·16進制常數 │
├───────┼────────────────┼────────────────┤
│單精度實數 │可以處理單精度實數數據 │·字軟元件 │
│ │(單精度浮點數據)。 │·雙字軟元件 │
│ │ │·實數常數 │
├───────┼────────────────┼────────────────┤
│雙精度實數 │可以處理雙精度實數數據 │·字軟元件 │
│ │(雙精度浮點數據)。 │·雙字軟元件 │
│ │ │·實數常數 │
├───────┼────────────────┼────────────────┤
│字符串 │可以處理ASCIⅡ代碼、移位JIS │·字軟元件 │
│ │代碼的字符串?dāng)?shù)據 │·字符串常數 │
├───────┼────────────────┼────────────────┤
│Unicode字符串 │可以處理Unicode的字符串?dāng)?shù)據。 │·字軟元件 │
│ │ │·字符串常數 │
├───────┼────────────────┼────────────────┤
│軟元件名 │可以直接指定軟元件。 │·可使用的軟元件中對應的軟元件名│
└───────┴────────────────┴────────────────┘
*1、通過指令進行源及數值數據(n)指定的數據中,可以使用常數。
*2、關于指定方法,請參閱各數據類型的詳細資料。
2、作為標簽處理的數據(基本數據類型)
┌────────────┬────────────────────────┐
│數據類型(標簽) │可指定的標簽 │
├────────────┼────────────────────────┤
│位 │·位型標簽 │
│(BOOL) │·字[無符號]/位串[16位型]標簽的位指定 │
│ │·字[帶符號]型標簽的位指定 │
│ │·定時器/累計定時器/超長定時器/ │
│ │ 超長累計定時器型標簽的觸點或線圈 │
│ │·計算器/超長計數器型標簽的觸點·線圈 │
├────────────┼────────────────────────┤
│字[無特號]/位串[16位] │·字[無符號]/位串[16位]型標簽 │
│(WORD) │·位型標簽的位數指定(K1~K4) │
│ │·定時器/累計定時器型標簽的當前值 │
│ │·計數器型標簽的當前值 │
├────────────┼────────────────────────┤
│雙字[無符號]/位串[32位] │·雙字[無符號]/位串[32位]型標簽 │
│(DWORD) │·位型標簽的位數指定(K1~K4) │
│ │·超長定時昌了超長皿計定時移型標簽的當前值 │
│ │·超長計數呂型標簽的當前值 │
├────────────┼────────────────────────┤
│字[帶符號] │·字[常符號]型標簽 │
│(INT) │·位型標簽的位數指定(K1~K4) │
│ │·定時器/累計定時器型標簽的當前值 │
│ │·計數器型標簽的當前值 │
├────────────┼────────────────────────┤
│雙字[帶符號] │·雙字[帶符號]型標簽 │
│(DINT) │·位型標簽的位數指定(K1~K8) │
│ │·超長定時器/超長累計定時器型標簽的當前值 │
│ │·超長計數器型標簽的當前值 │
├────────────┼────────────────────────┤
│單精度實數 │·單精度實數型標簽 │
│(REAL) │ │
├────────────┼────────────────────────┤
│雙精度實數 │·雙精度實數型標簽 │
│(LREAL) │ │
├────────────┼────────────────────────┤
│(TIME) │·時間型標簽 │
├────────────┼────────────────────────┤
│字符串 │·字符串型標簽 │
│(STRING) │ │
├────────────┼────────────────────────┤
│字符串[Unicode] │·字符串[Uoicode]型標簽 │
│(WSTRING) │ │
└────────────┴────────────────────────┘
