三菱PLC雙相高速計數器詳解
三菱PLC雙相高速計數器詳解
時間:2014-11-16 來源:未知 作者:admin 點擊:5583次

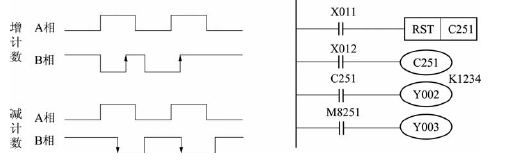

三菱PLC雙相高速計數器(C251-C255): A相和B相信號決定計數器是增計數還是減計數。如下圖所示,當A相為ON時,B相由OFF到ON,則為增計數;當A相為ON時,B相由ON到OFF,則為減計數。當X012接通時,C251計數開始。其輸入來自X000(A相)和X001(B相)。只有當計數使當前值超過設定值,則Y002為ON。如果X011接通,則計數器復位。根據不同的計數方向,Y003為ON(增始值計數)或為OFF(減計數),即用M8251~M8255,可監視C251-C255的加堿計數狀態。
注意:三菱PLC高速計數器的計數頻率較高,它們的輸入信號的頻率受兩方面的限制。一是全部高速計數器的處理時間。因采用中斷方式,所以計數器用的越少,則可計數頻率就越高;二是輸入端的響應速度,其中X000、X002、X003最高頻率為10kHz, X001、X004、X005最高頻率為7kHz。
