三菱PLC FX系列PLC漏型/源型輸入電路的差別

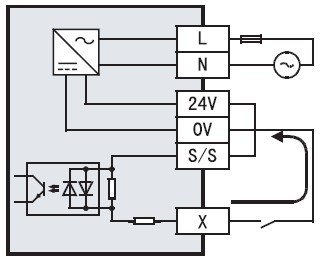

1、漏型輸入[-公共端]
當DC輸入信號是從輸入(X)端子流出電流然后輸入時,稱為漏型輸入。
連接品體管輸出型的傳感器等時,可以使用NPN開集電極型品體管。

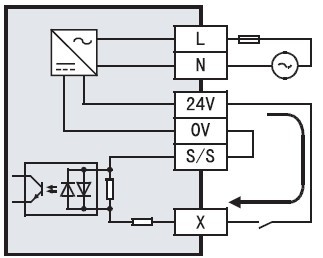

2、源型輸入[+公共端]
當DC輸入信號是電流流向到輸入(X)端子的輸入時,稱為源型輸入。
連接品體管輸出型的傳感器等時,可以使用PNP開集電極型品體管。
