三菱PLC除法指令的要素及使用
三菱PLC除法指令的要素及使用
時間:2014-06-11 來源:未知 作者:admin 點擊:17055次
三菱PLC除法指令(三菱PLC指令)的要素及使用
三菱PLC除法指令的助記符、指令代碼、操作數、程序步如表 1 所示。

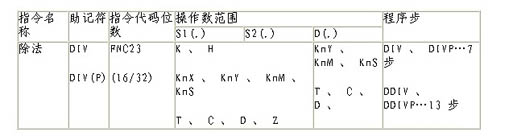

表 1 除法指令的要素
DIV 除法指令是將指定的源元件中的二進制數相除, [S1] 為被除數, [S2] 為除數,商送到指定的目標元件 [D] 中去,余數送到 [D] 的下一個目標元件。 DIV 除法指令使用說明如圖 1 表示。它分 16 位和 32
圖 1 除法指令使用說明
三菱PLC除法指令詳細說明:當為為 16 位運算。執行條件 X0 由 OFF → ON 時,[D0]/[D2] → [D4] 。當 [D0]=19 , [D2]=3 時, [D4]=6 ,[D5]=1 。 V 和 Z 不能用于 [D] 中。
當為 32 位運算。執行條件 X0 由 OFF → ON 時,[D1 、 D0]/[D3 、 D2] 。商在 [D5 、 D4] ,余數在 [D7 、D6] 中。 V 和 Z 不能用于 [D] 中。
商數為 0 時,有運算錯誤,不執行指令。若 [D] 指定位元件,得不到余數。商和余數的最高位是符號位。被除數或余數中有一個為負數,商為負數;被除數為負數時,余數為負數。
