三菱PLC設計一個電子鐘程序?qū)嵗?/h1>
時間:2014-05-08 來源:未知 作者:admin 點擊:6962次

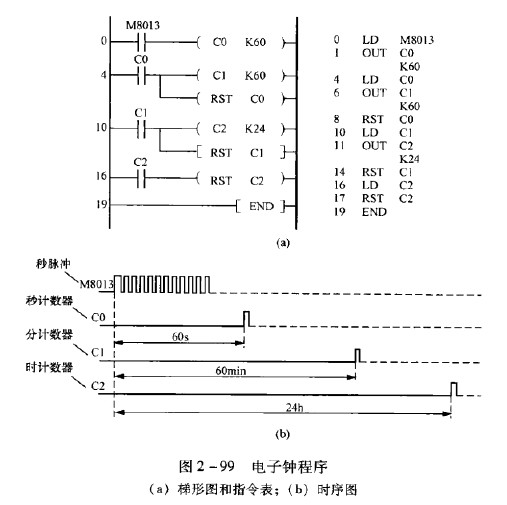

用三菱PLC設計一個電子鐘的程序，如圖2-99所示是電子鐘程序，M8013是PLC內部的秒時鐘脈沖，C1,Cl、C2分別是秒、分、時計數器。M8013每來一個秒時鐘脈沖，秒計數器C0當前值是1，一直加到60,達到1min, C0動合觸點閉合，使C1分計數器計數，C1當前值是1，同時C0當前值清0。同理可分析C1、C2的作用。
以上是用三菱PLC設計的一個電子鐘實例，想了解更多的三菱PLC資料，請登錄：http://www.yokaoyo.cn
