三菱A系列PLC CC-LINK通訊方法的實現
三菱PLC網絡通訊主要有:CC-LINK通訊，H網通訊及以太網通訊三種，下面分別簡單介紹這三種通訊實現的方法。這里只是介紹一些基本的通訊方法和拄意事項，其它如站設定的詳細方法請參看其相應模塊的手冊。
一、基本知識
CC-LINK中站的類型:
遠程I/O站:作為子站，只處理I/O開關量的站點，如:AJ65BTB116D (16點輸入膜塊);
遠程裝置(設備)站:能處理開關量和數字量的模塊，如:AJ65BT 64AD (A/D轉換模塊);
本地站:具有CPU能和卞站或其它本地站通訊的模塊，如:A3NCPU;
主站:控遠程I/O站，裝置站和本地站的站點。
二、三菱A系列PLC CC-LINK通訊的實現
三菱A系列PLC CC-LINK的通訊相比Q系列PLC來說要麻煩一點，在Q系列PLC中實現CC-LINK通訊只要在軟件中組態就可以了，而三菱A系列PLC則需要在程序中編程實現。實際上，在編程時，只有搞清以卜兩方面就可以了:一是CC-LINK的I/O信號，二是CC-LINK模塊用干和CPU交換數據的緩沖區(BFM)，尤其是后者更為重要_下面分別來說明:
1. CC-LINK模塊的I/O信號
CC-LINK模塊的I/O信號分是為了主CPU聯系用的，用來指明CC LINK模塊的狀態、通訊狀態等·些開關量，可以被主CPU直接使用，從而針對不同的情況讓主CPU做出不同的處理。I/O的名稱和具體含義在這時里不在詳述,是從CC-LINK模塊傳送到主CPU的信號(對干CC LINK模塊來說是輸出信號)，Y信號是從主CPU到CC-LINK模塊的信號(針對CC LINK模塊來說是輸入信號)，這點要注意區分，不要混淆。
2. CC-LINK內存緩沖區(BFM)
BFM是為了便干和遠程模塊聯系而在CC-LINK模塊中開辟的一片內存區。對干A系列CC LINK模塊來說，其和遠程I/O開關量輸入(RX和RY)及遠程寄存器(RWw和RWr)的地址是固定的，具體如下
遠程輸入RX: EOH- 15FH(共128個16位的字，每個站占2個字,可以有64個站)。下面是每個站所占有的RX在BFM中的情況:

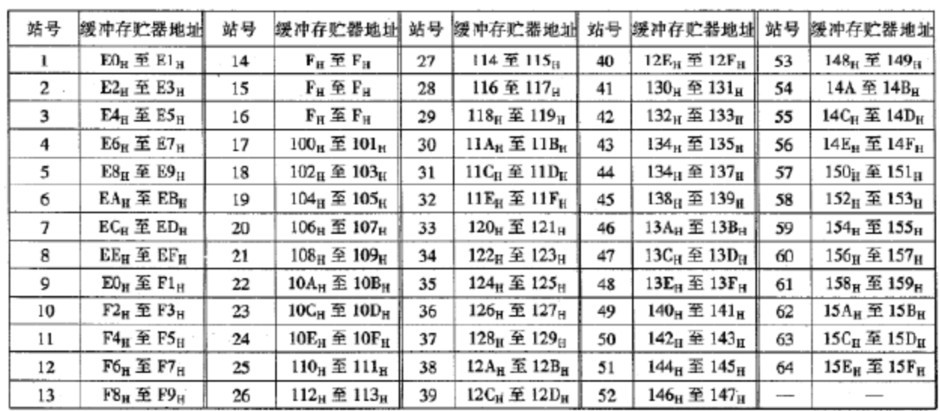

表1:遠程輸入RX和站號的對應關系
遠程輸出RY: 160H---1DFH，和RX一樣，也是每個站占兩個字。下面是每個站所占有的RY在BFM中的情況:
表2:遠程輸出RY和站號的對應關系
需要說明以下2點:
★無論是遠程I/O站，還是遠程裝置站或本地站，只有是遠程開關量，都是依據以上兩來定義開關量的地址，詳細見以下例程。
★如一個站只有物理上的輸入開關量，而沒輸出量，在分配遠程RX和RY也有同時分配這兩者，如1#站是16位輸入模塊，2#站是32位輸出模塊，則1#站對應的遠程輸入RX的地址是EOH(E1H空閑未用),2#站的RY是162H~
163H,前一個160H一161H是給1#站分配的(雖然1#站不可以用到)。這顯然造成了內存資源上浪費。
RWw: 1EOH~2DFH，每個站占4個字，共256個字，可以讓64個站使用。RWw地址和站號對應關系如下表所示:

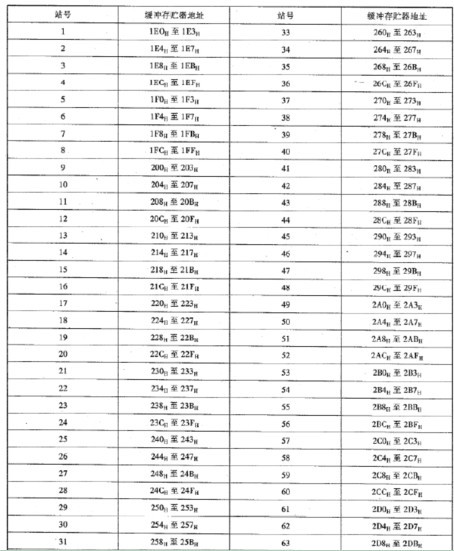

表3:遠程寄存器RWw和站號的對應關系
RWr: 2EOH~3DFH,每個站占4個字，共和站號的對應關系如下表所示:

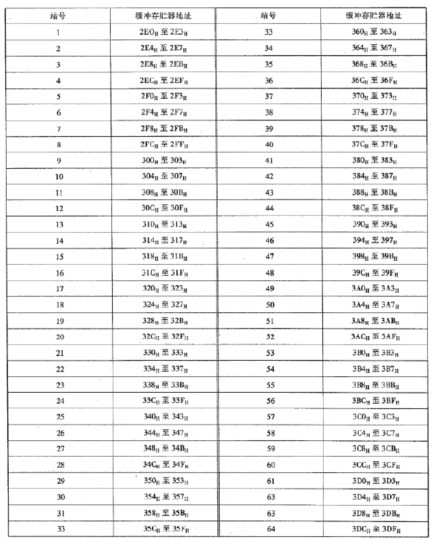

表4：遠程寄存器RWr和站號的對應關系
和RX、RY同樣，無論某個站用不用到寄存器，每個站對應的遠程寄存器者是固定的，不能隨便使用。
