三菱Q系列cclink和遠程IO通信參數設置實例

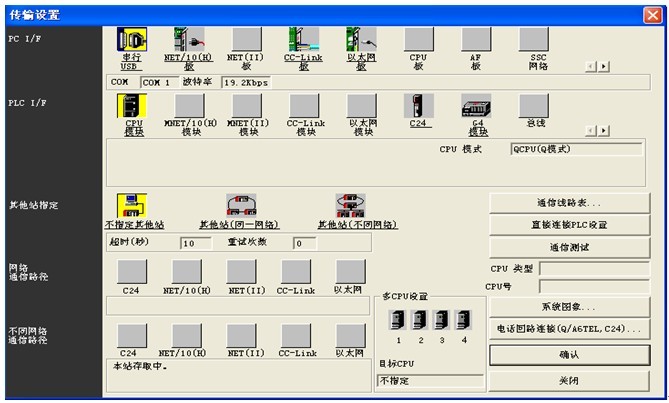

1 三菱PLC 傳輸設置

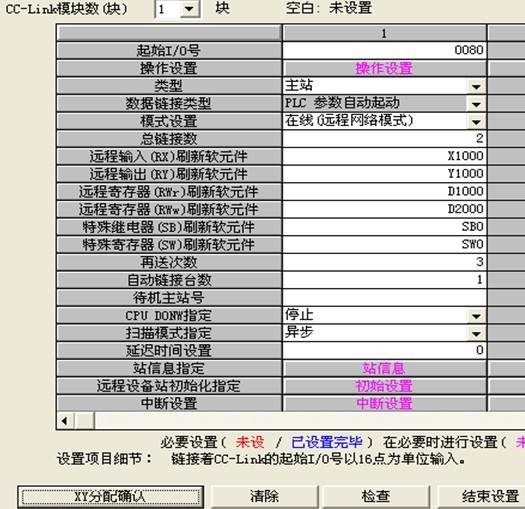

2網絡參數設置
兩個遠程i/o 一個QJ61BT11模塊
其中一:三菱cclink模塊數即主站,由于一塊QJ61BT11所以選一塊
二:起始i/o:必須與QJ61BT11的起始地址一致,QJ61BT11的地址可以通過plc參數設置中的i/o口分配自己設置,要是沒有設置系統會自動分配,可以通過診斷中的cclink診斷,查看系統分配的地址
三:類型:主站
四:模式設置:遠程i/o或者遠程網絡模式
五:總連接數:除了主站外,連接的cclink站數,兩個遠程i/o則為2
六:遠程輸入rx/遠程輸出ry:置了cclink連接站的地址,本次為16點遠程i/o站,無論是輸入還是輸出,每個站都必須占用32點x軟元件,32點y軟員件,4點d軟元件。Rx設置為x1000,ry設置為y1000是為了不于其他站的起始地址重復,可設置為其他值。所以首先與cclink連接的一號站(本次為遠程i/o輸出站)軟元件地址為y1000—y101F,其次與cclink連接的二號站(本次為遠程i/o輸入)軟元件地址為x1020—x103F。
七:遠程寄存器rwr:設置為d1000
八:遠程寄存器rwr:設置為d2000
用LED 顯示器確認運行
下圖說明了當正常執行數據鏈接時,主站和遠程I/O 站的LED 顯示狀態。
(1) 主站的LED 顯示
確認LED 顯示呈以下的狀態:

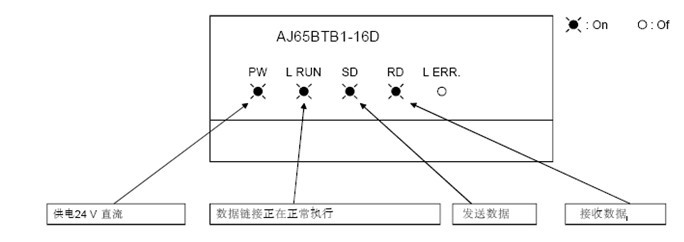

(2) 遠程I/O 站的LED 顯示
確認LED 顯示呈以下的狀態:
