PLC采用計數器組成順序延時接通電路
PLC采用計數器組成順序延時接通電路
時間:2013-06-20 來源:未知 作者:admin 點擊:3405次
采用計數器組成順序延時接通電路編寫的梯形圖，如圖所示。當輸入Ⅹ0端接通時，計數器CTl00、CT101、CT102分別對R901C開始計數。經10s，CT100有輸出其常開觸點C100接通，輸出繼電器Y0為0N。經20s，CT101有輸出，使輸出Y1為0N。經過30s，CT102有輸出，使輸出Y2為ON，完成了順序延時接通的控制功能。

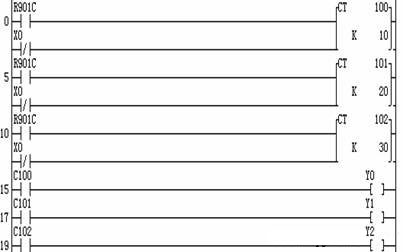

圖 采用計數器順序延時接通電路
