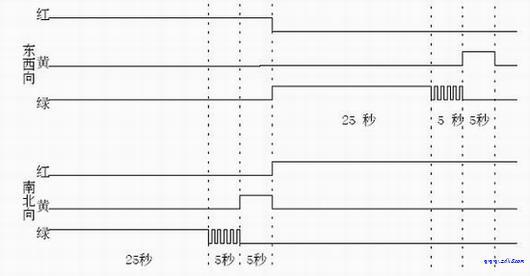

【動作要求】

　　　　一般十字路口紅綠燈控制，依下所列之條件動作。

　　I/O 組件：

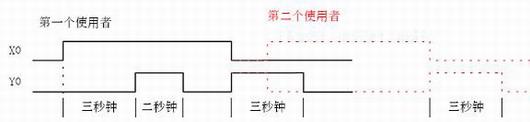

　2 洗手間自動沖水控制

　　【動作要求】

　　　1. 第一個使用者站滿 3 秒鐘作第一次沖水 2 秒鐘。

　　　2. 第一個使用者離開后作第二次沖水 3 秒鐘。

　　　3. 若第二個使用者于第二次沖水 3 秒鐘之內進入則停止沖水，待第二個使用者離開后再沖水 3 秒鐘。

　　I/O 組件：

　　　X0 為感應偵測輸入信號

　　　Y0 為輸出沖水

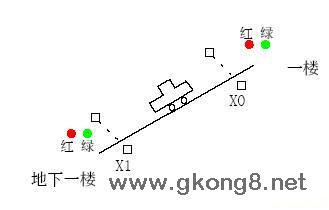

　3 地下停車場出入紅綠號志控制

　　【動作要求】

　　為節省空間，地下停車場的出入口為單線道因此設置紅綠號志藉以管制車輛的進出順序。

　　一樓及地下一樓各設一個紅綠燈號志，信道一次只供一部車進入，平時號志為綠燈當車道有車時則為紅燈。

　　I/O 組件：

　　紅燈由 Y0 控制，綠燈由 Y1 控制。另設一樓感應器 X0 ，地下一樓感應器 X1 。

　　4 噴水池控制

　　【動作要求】

　　　前后四排水柱，當開關 X0 ON 時，依序從第一排水柱開始噴水 10 秒、再來第二排噴水 10 秒，第三排噴水 10 秒、第四排噴水 10 秒后又回到第一排噴水，開關 X0 OFF 則噴水停止。重新打開開關 X0，仍從第一排水柱開始噴水。

　　I/O 組件：

　　　1. 噴水開關輸入 X0 。

　　　2. 第一排水柱輸出 Y0 、第二排水柱輸出 Y1 、第三排水柱輸出 Y2、第四排水柱輸出 Y3 。

　　5 自動門控制

　　　【動作要求】

　　　　1 . 人一靠自動門，馬達立刻高速開門 ( 正轉 ) ，后經過開門減速開關轉變?yōu)榈退?，直到碰觸開門極限開關馬達暫停。

　　　　2 . 在感應器偵測無人經 0.5 秒，激活馬達高速關門 ( 反轉 ) ，后經過關門減速開關轉變?yōu)榈退?，直到碰觸關門極限開關馬達停止。

　　　　3 . 在關門期間，感應器感應到門前有人，自動門不許作關門動作，暫停 0.5 秒，而后自動轉為開門動作。

　　　　4 . 自動門動作期間停電自動門停止，在復電后亦能正常操作。

　　　I/O 組件：

　　　　感應器 X0

　　　　開門極限開關 X2 、開門減速開關 X1

　　　　關門極限開關 X12 、關門減速開關 X11

　　　　正轉高速馬達由 Y0 驅動、正轉低速馬達由 Y1 驅動

　　　　反轉高速馬達由 Y2 驅動、反轉低速馬達由 Y3 驅動

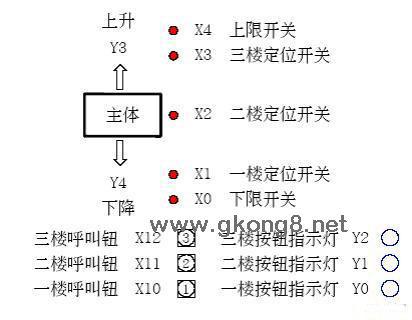

　　6 三層載貨電梯控制

　　　【動作要求】

　　　　1 . 載貨電梯在一樓、二樓及三樓設置 1F 、 2F 、 3F 呼叫鈕各一個。

　　　　2 . 1F 、 2F 、 3F 各有一個定位開關，另有上限開關及下限開關作為安全用途，防止上升或下降時若定位開關失效即可作阻擋作用防止主體沖過頭。

　　　　3 . 主體停止在高樓層若是按下低樓層呼叫鈕時主體下降至呼叫樓層之定位開關被碰觸時停止，反之主體停止在低樓層若是按下高樓層呼叫鈕時主體上升至呼叫樓層之定位開關被碰觸時停止。

　　　　4 . 當主體停于一樓，若是二樓及三樓呼叫鈕都有人按時主體上升至二樓定位開關時停止 5 秒鐘后自動再上升到三樓定位開關后停止。反之，當主體停于三樓，若是一樓及二樓呼叫鈕都有人按時主體下降 至二樓定位開關時停止。

　　　　5 . 秒鐘后自動再下降到三樓定位開關后停止。
　　　 I/O 組件：
