FX3U-64MT/ES-A 三菱PLC輸入/出各32點晶體管
FX3U-64MT/ES-A用于替換FX2N-64MT-001,FX3U-64MT價格 ,FX3U-64MT/ES-A使用手冊,FX3U編程手冊，F(xiàn)X3U-64MR/ES-A外部連接
FX3U-64MT/ES-A參數說明：AC電源/DC24V(漏型/源型)輸入32點，32點輸出(晶體管漏型)。
[輸入規格]
. 輸入點數： 32點
. 輸入連接形狀：可拆卸式端子排(M3螺栓)
. 輸入方式：漏型/源型
. 輸入信號電壓：DC24V±10%
. 輸入阻抗：3.9k?(X000~X005),3.3k?(X006,X007)
. 輸入信號電流：6mA/DC24V(X000~X005),7mA/DC24V(X006,X007)
. 輸入靈敏度電流：3.5mA埲忋(X000~X005),4.5mA埲忋(X006,X007)
. OFF輸入靈敏度電流：1.5mA以下
. 輸入響應時間：約10ms
. 輸入信號形式
漏型輸入時：無電壓觸點輸入，NPN開路集電極晶體管
源型輸入時：無電壓觸點輸入，PNP開路集電極晶體管
. 輸入電路絕緣：光耦合器絕緣
. 輸入動作表示：光耦合器驅動時LED亮燈

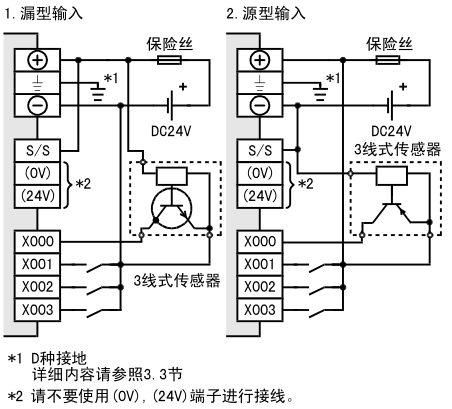

. 輸入連接圖
[晶體管輸出規格]
. 輸出點數：32點
. 輸出連接形狀：可拆卸式端子排(M3螺栓)
. 輸出形式：晶體管/漏型輸出
. 外部電源：DC5~30V以下
. 最大電阻負載：0.5A/1點
----輸出1點/公共端:0.5A以下
----輸出4點/公共端:0.8A以下
----輸出8點/公共端:1.6A以下
. 最大感性負載：12W/DC24V
. 開路漏電流 ：0.1mA以下/DC30V
. ON電壓：1.5V以下
. 響應時間：OFF->ON/ON->OFF Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/200mA以上(DC24V)
. 電路絕緣：光耦隔離
. 動作顯示：光耦驅動時面板上的LED燈亮
[電源規格]
. 電源電壓：AC100~240V
. 電壓允許范圍：AC85~264V
. 定格頻率：50/60Hz
. 瞬間斷電范圍：在10ms以內發生瞬間停電時，將不會影響本體運行。
. 電源保險絲:AC250V 3.15A
. 沖擊電流：最大30A(5ms以下/AC100V)、最大65A(5ms以下/AC200V)
. 電量消耗：35W
. DC24V附加電源:16~32 400mA以下,48~128 600mA以下
. DC5V內置電源：500mA以下
[外形尺寸H*W*D] 90*220*86mm
[重量] 1.0kg
FX3U-64MT/ES-A,FX3U-64MT,FX3U-64MT/ES,FX3U-64MT/ES-A價格
公司主營三菱PLC，三菱FX3U系列PLC品種齊全，F(xiàn)X3U-64MT/ES-A、FX3U-64MT/DS大量現貨，三菱原裝正品低價銷售，提供PLC編程、產品選型，歡迎來電咨詢!
FX3U-64MT/ES-A用于替換FX2N-64MT-001,FX3U-64MT價格 ,FX3U-64MT/ES-A使用手冊,FX3U編程手冊，F(xiàn)X3U-64MR/ES-A外部連接
FX3U-64MT/ES-A參數說明：AC電源/DC24V(漏型/源型)輸入32點，32點輸出(晶體管漏型)。

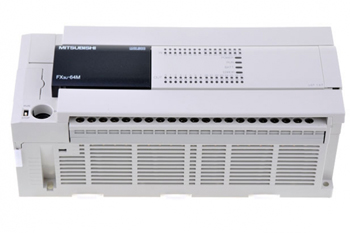

FX3U-64MT/ES-A圖片
三菱PLC輸入/出各32點晶體管FX3U-64MT/ES-A產品規格[輸入規格]
. 輸入點數： 32點
. 輸入連接形狀：可拆卸式端子排(M3螺栓)
. 輸入方式：漏型/源型
. 輸入信號電壓：DC24V±10%
. 輸入阻抗：3.9k?(X000~X005),3.3k?(X006,X007)
. 輸入信號電流：6mA/DC24V(X000~X005),7mA/DC24V(X006,X007)
. 輸入靈敏度電流：3.5mA埲忋(X000~X005),4.5mA埲忋(X006,X007)
. OFF輸入靈敏度電流：1.5mA以下
. 輸入響應時間：約10ms
. 輸入信號形式
漏型輸入時：無電壓觸點輸入，NPN開路集電極晶體管
源型輸入時：無電壓觸點輸入，PNP開路集電極晶體管
. 輸入電路絕緣：光耦合器絕緣
. 輸入動作表示：光耦合器驅動時LED亮燈
. 輸入連接圖
[晶體管輸出規格]
. 輸出點數：32點
. 輸出連接形狀：可拆卸式端子排(M3螺栓)
. 輸出形式：晶體管/漏型輸出
. 外部電源：DC5~30V以下
. 最大電阻負載：0.5A/1點
----輸出1點/公共端:0.5A以下
----輸出4點/公共端:0.8A以下
----輸出8點/公共端:1.6A以下
. 最大感性負載：12W/DC24V
. 開路漏電流 ：0.1mA以下/DC30V
. ON電壓：1.5V以下
. 響應時間：OFF->ON/ON->OFF Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/200mA以上(DC24V)
. 電路絕緣：光耦隔離
. 動作顯示：光耦驅動時面板上的LED燈亮
[電源規格]
. 電源電壓：AC100~240V
. 電壓允許范圍：AC85~264V
. 定格頻率：50/60Hz
. 瞬間斷電范圍：在10ms以內發生瞬間停電時，將不會影響本體運行。
. 電源保險絲:AC250V 3.15A
. 沖擊電流：最大30A(5ms以下/AC100V)、最大65A(5ms以下/AC200V)
. 電量消耗：35W
. DC24V附加電源:16~32 400mA以下,48~128 600mA以下
. DC5V內置電源：500mA以下
[外形尺寸H*W*D] 90*220*86mm
[重量] 1.0kg
