NZ2GF2S2-16A 三菱CC-Link遠程輸入模塊AC電源
NZ2GF2S2-16A 三菱CC-Link遠程輸入模塊AC電源
時間:2019-06-11 06:48:26 來源:未知 作者:admin 點擊:2526次
NZ2GF2S2-16A 三菱CC-Link遠程輸入模塊AC電源
NZ2GF2S2-16A用戶手冊,NZ2GF2S2-16A價格,NZ2GF2S2-16A外部連接
NZ2GF2S2-16A參數說明：
AC輸入：16點 AC100~120V 8.2mA(AC100V, 60Hz)/6.8mA(AC100V, 50Hz)
響應時間：20ms,16點1公共端，2線式，彈簧夾接線端子排
[局類型] 遠程設備站
[輸入規格]
. 輸入形式：AC輸入
. 輸入點數：16點
. 額定輸入電壓，頻率：AC100~120V(+10/-15%)，50/60Hz(±3Hz)
. 輸入電壓失真率：5%以內
. 額定輸入電流：8.2mA(AC100V，60Hz),6.8mA(AC100V，50Hz)

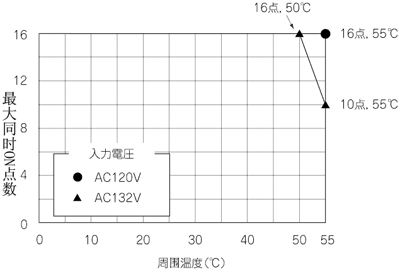

. 最大同時輸入點數：
. 突入電流：最大200mA以內
. ON電壓/ON電流：AC80V以上/5mA以上(50Hz，60Hz)
. OFF電壓/OFF電流：AC30V以下/1.7mA以下(50Hz，60Hz)
. 輸入電阻：約15kΩ(60Hz)，18kΩ(50Hz)
. 響應時間：20ms以下(AC100V 60Hz)
. 公共端方式：16點1公共端(彈簧夾接線端子排2線式)
. 絕緣方式：光耦合器絕緣
[耐電壓]
AC外部端子和接地端之間AC140V 1分鐘期間
DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] AC/DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP1X
[擴展單元安裝] 可安裝(最大1個)
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[電源]
電壓：DC24V(波動率5%以內)(DC20.4~28.8V)
電流：130mA以下(DC24V，全點ON時)
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：單元電源.FG用2塊彈簧夾端子排
輸入輸出部：2塊彈簧夾端子排
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*200*68mm
[重量] 0.4kg
NZ2GF2S2-16A,NZ2GF2S2-16A價格
專業銷售三菱原裝PLC、伺服、觸摸屏、變頻器，品種齊全，三菱CC-Link模塊大量現貨，NZ2GF2S1-16D、NZ2GF2S2-16A價格好，提供技術支持,歡迎咨詢！
NZ2GF2S2-16A用戶手冊,NZ2GF2S2-16A價格,NZ2GF2S2-16A外部連接
NZ2GF2S2-16A參數說明：
AC輸入：16點 AC100~120V 8.2mA(AC100V, 60Hz)/6.8mA(AC100V, 50Hz)
響應時間：20ms,16點1公共端，2線式，彈簧夾接線端子排

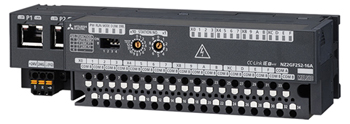

NZ2GF2S2-16A圖片
三菱CC-Link IE Filed網絡遠程模塊NZ2GF2S2-16A產品詳細說明：[局類型] 遠程設備站
[輸入規格]
. 輸入形式：AC輸入
. 輸入點數：16點
. 額定輸入電壓，頻率：AC100~120V(+10/-15%)，50/60Hz(±3Hz)
. 輸入電壓失真率：5%以內
. 額定輸入電流：8.2mA(AC100V，60Hz),6.8mA(AC100V，50Hz)
. 最大同時輸入點數：
. 突入電流：最大200mA以內
. ON電壓/ON電流：AC80V以上/5mA以上(50Hz，60Hz)
. OFF電壓/OFF電流：AC30V以下/1.7mA以下(50Hz，60Hz)
. 輸入電阻：約15kΩ(60Hz)，18kΩ(50Hz)
. 響應時間：20ms以下(AC100V 60Hz)
. 公共端方式：16點1公共端(彈簧夾接線端子排2線式)
. 絕緣方式：光耦合器絕緣
[耐電壓]
AC外部端子和接地端之間AC140V 1分鐘期間
DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] AC/DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP1X
[擴展單元安裝] 可安裝(最大1個)
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[電源]
電壓：DC24V(波動率5%以內)(DC20.4~28.8V)
電流：130mA以下(DC24V，全點ON時)
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：單元電源.FG用2塊彈簧夾端子排
輸入輸出部：2塊彈簧夾端子排
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*200*68mm
[重量] 0.4kg
NZ2GF2S2-16A,NZ2GF2S2-16A價格
專業銷售三菱原裝PLC、伺服、觸摸屏、變頻器，品種齊全，三菱CC-Link模塊大量現貨，NZ2GF2S1-16D、NZ2GF2S2-16A價格好，提供技術支持,歡迎咨詢！
