NZ2GF2S1-16D 三菱CC-Link IE現場網絡遠程模塊
NZ2GF2S1-16D 三菱CC-Link IE現場網絡遠程模塊
時間:2019-06-10 06:46:09 來源:未知 作者:admin 點擊:3383次
NZ2GF2S1-16D 三菱CC-Link IE現場網絡遠程模塊
NZ2GF2S1-16D用戶手冊,NZ2GF2S1-16D價格,NZ2GF2S1-16D外部連接
NZ2GF2S1-16D參數說明：
DC輸入：16點 DC24V 6mA
響應時間：可從0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms中選擇輸入響應時間。
16點1公共端，正/負極公共端共用，1線式，彈簧夾端子排
[局類型] 遠程設備站
[輸入規格]
. 輸入形式：DC輸入(正/負極公共端共用)
. 輸入點數：16點
. 額定輸入電壓：DC24V
. 使用電壓范圍：DC20.4~28.8V
. 額定輸入電流：6.0mA TYP.(DC24V)
. 最大同時輸入點數：100%
. ON電壓/ON電流：:5V以上/4mA以下
. OFF電壓/OFF電流：8V以下/1.7mA以下
. 輸入電阻：約3.8kΩ
. 響應時間
OFF->ON：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
ON->OFF：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式：16點1公共端(彈簧夾端子排1線式)
. 絕緣方式：光耦合器絕緣
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[擴展單元安裝] 可安裝(最大1個)
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[電源]
電壓：DC24V(波動率5%以?xún)?nèi))(DC20.4~28.8V)
電流：180mA以下(DC24V，全點ON時)
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：?jiǎn)卧娫?FG用2塊彈簧夾端子排
輸入輸出部：2塊彈簧夾端子排
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*133*68mm
[重量] 0.31kg
NZ2GF2S1-16D,NZ2GF2S1-16D價格
公司主營三菱PLC、伺服、觸摸屏，品種齊全，三菱CC-Link模塊大量現貨，NZ2GF2S1-16D、NZ2GF2S2-16A價格好，提供技術支持,歡迎咨詢！
NZ2GF2S1-16D用戶手冊,NZ2GF2S1-16D價格,NZ2GF2S1-16D外部連接
NZ2GF2S1-16D參數說明：
DC輸入：16點 DC24V 6mA
響應時間：可從0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms中選擇輸入響應時間。
16點1公共端，正/負極公共端共用，1線式，彈簧夾端子排

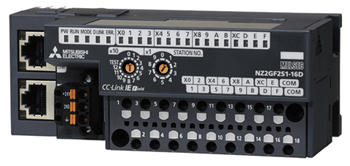

NZ2GF2S1-16D圖片
三菱CC-Link IE Filed網絡遠程模塊NZ2GF2S1-16D產品詳細說明：[局類型] 遠程設備站
[輸入規格]
. 輸入形式：DC輸入(正/負極公共端共用)
. 輸入點數：16點
. 額定輸入電壓：DC24V
. 使用電壓范圍：DC20.4~28.8V
. 額定輸入電流：6.0mA TYP.(DC24V)
. 最大同時輸入點數：100%
. ON電壓/ON電流：:5V以上/4mA以下
. OFF電壓/OFF電流：8V以下/1.7mA以下
. 輸入電阻：約3.8kΩ
. 響應時間
OFF->ON：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
ON->OFF：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式：16點1公共端(彈簧夾端子排1線式)
. 絕緣方式：光耦合器絕緣
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[擴展單元安裝] 可安裝(最大1個)
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[電源]
電壓：DC24V(波動率5%以?xún)?nèi))(DC20.4~28.8V)
電流：180mA以下(DC24V，全點ON時)
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：?jiǎn)卧娫?FG用2塊彈簧夾端子排
輸入輸出部：2塊彈簧夾端子排
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*133*68mm
[重量] 0.31kg
NZ2GF2S1-16D,NZ2GF2S1-16D價格
公司主營三菱PLC、伺服、觸摸屏，品種齊全，三菱CC-Link模塊大量現貨，NZ2GF2S1-16D、NZ2GF2S2-16A價格好，提供技術支持,歡迎咨詢！
