QD62E 三菱Q系列高速計數器模塊 源型輸出
QD62E 三菱Q系列高速計數器模塊 源型輸出
時間:2019-05-13 06:55:26 來源:未知 作者:admin 點擊:3214次
QD62E 三菱Q系列高速計數器模塊 源型輸出
QD62E價格(面價) 6690,QD62E用戶手冊,QD62E外部連接,QD62E使用手冊
QD62E參數說明:2通道 200/100/10kpps,計數輸入信號DC5/12/24V,外部輸入DC5/12/24V ,一致輸出晶體管源型,40引腳連接器。

[通道數] 2通道
[計數速度切換設置] 200k(100k~200kpps)、100k(10k~100kpps)、10k(10kpps 以下)
[計數輸入信號]
. 相:1相入力,2相入力,CW/CCW輸入
. 信號電平:5/12/24VDC, 2~5mA
[計數器]
. 最高計數速度:200k pulse/s,100k pulse/s,10k pulse/s
. 讀數范圍:32位有符號二進制(-2147483648~2147483647)
. 類型:UP/DOWN預置計數器+環形計數器功能
. 最小計數脈沖寬度(占空比50%)
200k pulse/s:5μs(ON/OFF各2.5μs),2相入力時最小位相差:1.25μs
100k pulse/s:10μs(ON/OFF各5μs),2相入力時最小位相差:2.5μs
10k pulse/s:100μs(ON/OFF各50μs),2相入力時最小位相差:25μs
[一致輸出]
. 比較范圍:32位有符號二進制
. 比較結果:設定值<計數值 設定值=計數值 設定值>計數值
[外部輸入] 5/12/24VDC, 2~5mA
[外部一致輸出] 晶體管源型輸出2點/通道,12/24VDC 0.1A/點;0.4A/1公共端
[I/O占用點數] 16點(I/O分配:智能16點)
[適用連接器] 40針連接器(A6CON1,A6CON2,A6CON3,A6CON4)
[外形尺寸H*W*D] 98*27.4*90mm
[5VDC內部電流消耗] 0.33A
[重量] 0.11kg
QD62E價格,QD62E用戶手冊,QD62E,QD62E使用手冊
公司主營三菱PLC,三菱觸摸屏,三菱Q系列計數器模塊QD62、QD62D、QD62DE、QD62-H01、QD62-H02價格好,三菱PLC價格好,大量現貨,歡迎選購!
QD62E價格(面價) 6690,QD62E用戶手冊,QD62E外部連接,QD62E使用手冊
QD62E參數說明:2通道 200/100/10kpps,計數輸入信號DC5/12/24V,外部輸入DC5/12/24V ,一致輸出晶體管源型,40引腳連接器。

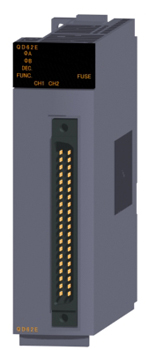

QD62E圖片
三菱Q系列高速計數器出模塊QD62E產品規格[通道數] 2通道
[計數速度切換設置] 200k(100k~200kpps)、100k(10k~100kpps)、10k(10kpps 以下)
[計數輸入信號]
. 相:1相入力,2相入力,CW/CCW輸入
. 信號電平:5/12/24VDC, 2~5mA
[計數器]
. 最高計數速度:200k pulse/s,100k pulse/s,10k pulse/s
. 讀數范圍:32位有符號二進制(-2147483648~2147483647)
. 類型:UP/DOWN預置計數器+環形計數器功能
. 最小計數脈沖寬度(占空比50%)
200k pulse/s:5μs(ON/OFF各2.5μs),2相入力時最小位相差:1.25μs
100k pulse/s:10μs(ON/OFF各5μs),2相入力時最小位相差:2.5μs
10k pulse/s:100μs(ON/OFF各50μs),2相入力時最小位相差:25μs
[一致輸出]
. 比較范圍:32位有符號二進制
. 比較結果:設定值<計數值 設定值=計數值 設定值>計數值
[外部輸入] 5/12/24VDC, 2~5mA
[外部一致輸出] 晶體管源型輸出2點/通道,12/24VDC 0.1A/點;0.4A/1公共端
[I/O占用點數] 16點(I/O分配:智能16點)
[適用連接器] 40針連接器(A6CON1,A6CON2,A6CON3,A6CON4)
[外形尺寸H*W*D] 98*27.4*90mm
[5VDC內部電流消耗] 0.33A
[重量] 0.11kg
QD62E價格,QD62E用戶手冊,QD62E,QD62E使用手冊
公司主營三菱PLC,三菱觸摸屏,三菱Q系列計數器模塊QD62、QD62D、QD62DE、QD62-H01、QD62-H02價格好,三菱PLC價格好,大量現貨,歡迎選購!
