QJ71DC96 三菱Q系列高速數據通信模塊
QJ71DC96用戶手冊，QJ71DC96價格,QJ71DC96使用手冊,QJ71DC96外部連接。QJ71DC96在使用的過程中需要CF卡，具體型號為：QD81MEM-512MBC、QD81MEM-1GBC、QD81MEM-2GBC、QD81MEM-4GBC、QD81MEM-8GBC。
QJ71DC96可以經由以及網，將與順序掃描同步的高精度數據傳輸?shù)絇C上的用戶程序，實現了以往通信方式無法實現的詳細控制數據傳輸，利用用戶應用程序進行實時數據分析，為提高生產效率和設備價值提供支持。
QJ71DC96參數說明：三菱Q系列高速數據通信模塊，10BASE-T/100BASE-TX，需要使用CF卡。
[標簽功能]
. 設定可用數：
標簽組 最大64(高速收集時最大32)，標簽 最大256標簽/標簽組
. 設定可用點數
高速收集：最多8192點（但最多256點/標簽組）
常規收集：最大262144點(最大4096點/標簽組)
. 數據類型：11種
[流傳送功能]
. 傳送登錄數據數(傳送登錄數據尺寸)
最大65,536個數據/單位（65,536字/單位）
. 傳輸大?。焊咚偈占畲?19200，常規收集最大65536
. 數據收集間隔
高速收集：
1、每個序列掃描
2、時間指定：1~32767ms(最短的序列掃描時間)
常規收集：時間指定：1~32767ms(最短的序列掃描時間)
. 傳送間隔：
高速收集：
1、收集同步：可以一起傳輸多條記錄(2到100條記錄)
2、時間指定：2~100ms(最短的是收集時間)
常規收集：收集同步
. 傳輸數據緩沖連接號：2連接
. 傳輸數據緩沖大?。好總€連接1.8MB
[數據讀取/數據寫入]
. 數據數量（設備數量）：最大65536/傳送
. 傳送大?。禾囟〝?shù)據1次(最大65536字)/傳送
[認證方法] 服務器用電腦IP地址
，訪問賬戶
[可連接數]
. 單元-計算機之間
：最大5個
. 單元-訪問目的地CPU之間：最在64臺
[以太網部分]
. 接口：10BASE-T、100BASE-TX
. 通信方式：全雙工/半雙工
. 流量控制：全雙工通信時無，半雙工通信時為背壓式。
. 數據傳送速度：10Mbps(10BASE-T)、100Mbps(100BASE-TX)
. 傳送方法：基本頻帶
. 級聯連接段數：最多4段(10BASE-T)、最多2段(100BASE-TX)
. 最大段長：100m
. 支持功能：兼容自動協商功能( 自動識別10BASE-T/100BASE-TX)
[CF卡部分]
. 供給電源電壓：3.3V±5%
. 供給電源電壓：最大150mA
. 卡尺寸：TYPE I卡
. 可安裝個數：1個
[I/O點] 32點1插槽(I/O 分配: 智能32點)
[DC5V內部功率消耗] 0.5A
[外形尺寸(H*W*D)] 98*27.5*90mm
[重量] 0.15kg
QJ71DC96用戶手冊,QJ71DC96價格,QJ71DC96使用手冊
專業銷售三菱PLC、三菱變頻器、三菱伺服電機、三菱觸摸屏，三菱Q系列模塊QJ71MES96、QJ71DL96、QJ71DC96價格好,100%原裝正品,提供技術支持，歡迎來電咨詢！
QJ71DC96用戶手冊，QJ71DC96價格,QJ71DC96使用手冊,QJ71DC96外部連接。QJ71DC96在使用的過程中需要CF卡，具體型號為：QD81MEM-512MBC、QD81MEM-1GBC、QD81MEM-2GBC、QD81MEM-4GBC、QD81MEM-8GBC。
QJ71DC96可以經由以及網，將與順序掃描同步的高精度數據傳輸?shù)絇C上的用戶程序，實現了以往通信方式無法實現的詳細控制數據傳輸，利用用戶應用程序進行實時數據分析，為提高生產效率和設備價值提供支持。
QJ71DC96參數說明：三菱Q系列高速數據通信模塊，10BASE-T/100BASE-TX，需要使用CF卡。

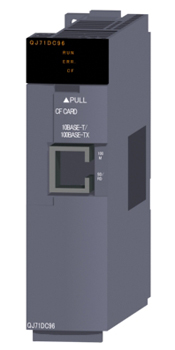

QJ71DC96圖片
