RJ71CN91 三菱CANopen®功能模塊
RJ71CN91模塊支持開放式高可靠性的CANopen®網絡，可適用于各種用途?；?CAN 總線的網絡，具有低成本和高性能的特點，可在工業自動化、醫療分析裝置、運輸和海洋電子設備等領域中廣泛使用。
. 支持PDO、SDO和NMT等各種CANopen®通信
. 使用傳送線連接端子排輕松進行配線*1
. 支持 CANopen ®協議和CAN 協議
. 專用設置軟件工具 CANopen ® Configuration Tool
*1、菲尼克斯電氣(www.phoenixcontact.com)制造的端子排連接器,型號：MSTB2，5/5-STF-5,08AU-M 。
三菱CANopen®功能模塊RJ71CN91產品規格說明：
[發送類型] CAN總線網絡(RS-485，CSMA/CR)
[對應網絡協議] CANopen®、CAN
[對應通信服務*2] CiA®-301 V4.2、CiA®-302 V4.1、CiA® -305 V2.2
[對應設備/應用程序配置文件*2] CiA®-405 V2.0 (IEC 61131-3 可編程設備用接口及設備配置文件)
[RTR(遠程發送請求)]
. CANopen®405模式：不支持PDO
. 11位CAN-ID層2報文模式、29位CAN-ID層2報文模式 支持
[通信數據量(CANopen®405模式)] 4字*256(TPDO)、 4字*256 (RPDO )
[幀格式] 可選擇標準格式(11 位CAN-ID層2報文模式)或擴展格式(29位CAN-ID層2報文模式)
[節點ID] 可在1~127的范圍內選擇
[通信模式] 非周期、周期、事件驅動型
[傳送速度] 1M/800k/500k/250k/125k/100k/50k/20k/10k
[最大電纜長度] 5000m(10kbps)、2500m(20kbps)、1000m(50kbps)、600m(100kbps)、
500m(125kbps)、250m(250kbps)、100m(500kbps)、 50m(800kbps)、25m(1Mbps)
[連接電纜] 符合ISO11898標準的CAN總線電纜
[接口] 兩片插入式端子排
[閃存] ROM最大寫入次數100,000
[設置軟件]
. CANopen ® configuration tool：SW1DNN-CANOPCT-BD* 3
*2. 符合CiA ® 標準。
*3. 關于該軟件的獲取，詳請聯系三菱供應商。
三菱CANopen模塊,RJ71CN91,RJ71CN91用戶手冊,RJ71CN91價格,RJ71CN91使用說明
公司專業銷售三菱伺服、三菱變頻器、三菱觸摸屏、三菱PLC品種齊全，價格好，100%保證品質，服務好，歡迎選購！
RJ71CN91模塊支持開放式高可靠性的CANopen®網絡，可適用于各種用途?；?CAN 總線的網絡，具有低成本和高性能的特點，可在工業自動化、醫療分析裝置、運輸和海洋電子設備等領域中廣泛使用。

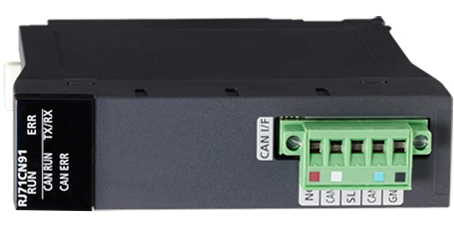

RJ71CN91圖片
