NZ2GF2B1N-16T 三菱cc-link遠程模塊16點漏型輸出
NZ2GF2B1N-16T 三菱cc-link遠程模塊16點漏型輸出
時間:2019-03-14 07:05:38 來源:未知 作者:admin 點擊:2553次
NZ2GF2B1N-16T 三菱cc-link遠程模塊16點漏型輸出
NZ2GF2B1-16T,NZ2GF2B1N-16T,NZ2GF2B1N1-16T,NZ2GF2B1N1-16T價格,NZ2GF2B1N1-16T用戶手冊,NZ2GF2B1N1-16T外部連接。
NZ2GF2B1N1-16T可完全替換NZ2GF2B1-16T、NZ2GF2B1N-16T，可連接3個擴展模塊(NZ2GF2B1N-16T、NZ2GF2B1-16T可連接1個擴展模塊)，支持同步通信功能。NZ2GF2B1N-16T可以用NZ2GF2B1N1-16T完全替換。
NZ2GF2B1N-16T參數說明：16點晶體管漏型輸出 DC12/24V(0.5A/1點)，4A/1公共端 響應時間1.5ms,16點1公共端，1線式 螺釘端子臺。
[輸出類型] 晶體管輸出模塊 (漏型 )
[輸出點數] 16點
[額定負載電壓] DC12~DC24V(波動率 5%以?xún)?nèi))(允許電壓范圍 DC10.2V~28.8V)
[最大負載電流] 0.5mA/1點、4A/1公共端
[最大沖擊電流] 有通過過負載保護功能進行的電流限制
[ON時最大電壓降] DC0.3V(TYP.)0.5A、DC0.6V(MAX.)0.5A
[OFF時泄漏電流] 0.1mA 以下
[輸出響應時間] OFF->ON 0.5ms以下，ON->OFF 1.5ms以下(電阻負載)
[浪涌抑制器] 齊納二極管
[輸出部外部供應電源]
. 電壓：DC12V~24V(波動率5%以?xún)?nèi))(允許電壓范圍 DC10.2V~28.8V)
. 電流：8mA以下(TYP.DC24V，每個公共端 )不包含外部負載電流
[絕緣耐壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總-接地之間DC500V通過絕緣電阻計10MΩ以上
[保護等級] IP2X
[公共端方式] 16點1公共端(螺栓端子排型1線式 )
[保護功能]
. 過負載保護功能：過電流檢測、過負載保護時限制電流1A以上/1點，以1點單位動作
. 過熱保護功能：以 1 點單位動作
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[模塊電源(通過主模塊供應)]
. 電壓：DC24V( 波動率 5%以?xún)?nèi))(允許電壓范圍 DC20.4V~28.8V)
. 電流：130mA 以下(DC24V，全部點ON時)
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：?jiǎn)卧娫?FG用彈簧夾接線端子
輸入輸出部：18點2接線端子(M3螺絲)
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*133*68mm
[重量] 0.31kg
NZ2EX2B1N-16T,NZ2EX2B1N-16T用戶手冊,NZ2EX2B1N-16T價格
三菱PLC、三菱伺服、三菱觸摸屏品種齊全，三菱cc-link遠程擴展DC輸出模塊NZ2EX2B1N1-16D、NZ2EX2B1N1-16T現貨價格優惠，提供技術支持，歡迎選購！
NZ2GF2B1-16T,NZ2GF2B1N-16T,NZ2GF2B1N1-16T,NZ2GF2B1N1-16T價格,NZ2GF2B1N1-16T用戶手冊,NZ2GF2B1N1-16T外部連接。
NZ2GF2B1N1-16T可完全替換NZ2GF2B1-16T、NZ2GF2B1N-16T，可連接3個擴展模塊(NZ2GF2B1N-16T、NZ2GF2B1-16T可連接1個擴展模塊)，支持同步通信功能。NZ2GF2B1N-16T可以用NZ2GF2B1N1-16T完全替換。
NZ2GF2B1N-16T參數說明：16點晶體管漏型輸出 DC12/24V(0.5A/1點)，4A/1公共端 響應時間1.5ms,16點1公共端，1線式 螺釘端子臺。

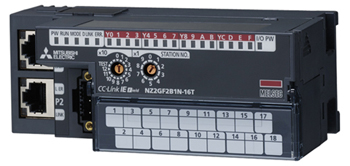

NZ2GF2B1N-16T圖片
三菱cc-link遠程模塊16點漏型輸出NZ2GF2B1N-16T產品詳細說明：[輸出類型] 晶體管輸出模塊 (漏型 )
[輸出點數] 16點
[額定負載電壓] DC12~DC24V(波動率 5%以?xún)?nèi))(允許電壓范圍 DC10.2V~28.8V)
[最大負載電流] 0.5mA/1點、4A/1公共端
[最大沖擊電流] 有通過過負載保護功能進行的電流限制
[ON時最大電壓降] DC0.3V(TYP.)0.5A、DC0.6V(MAX.)0.5A
[OFF時泄漏電流] 0.1mA 以下
[輸出響應時間] OFF->ON 0.5ms以下，ON->OFF 1.5ms以下(電阻負載)
[浪涌抑制器] 齊納二極管
[輸出部外部供應電源]
. 電壓：DC12V~24V(波動率5%以?xún)?nèi))(允許電壓范圍 DC10.2V~28.8V)
. 電流：8mA以下(TYP.DC24V，每個公共端 )不包含外部負載電流
[絕緣耐壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總-接地之間DC500V通過絕緣電阻計10MΩ以上
[保護等級] IP2X
[公共端方式] 16點1公共端(螺栓端子排型1線式 )
[保護功能]
. 過負載保護功能：過電流檢測、過負載保護時限制電流1A以上/1點，以1點單位動作
. 過熱保護功能：以 1 點單位動作
[循環通信]
. RX/RY點數：16點*(1+擴展單元臺數)
. RWr/RWw點數：20點
[模塊電源(通過主模塊供應)]
. 電壓：DC24V( 波動率 5%以?xún)?nèi))(允許電壓范圍 DC20.4V~28.8V)
. 電流：130mA 以下(DC24V，全部點ON時)
[外部配線連接方式]
通信部：RJ-45連接器
單元電源部：?jiǎn)卧娫?FG用彈簧夾接線端子
輸入輸出部：18點2接線端子(M3螺絲)
[通信用電纜] 符合1000BASE-T標準的以太網電纜 5類以上(雙屏蔽·STP)直電纜
[外形尺寸H*W*D] 50*133*68mm
[重量] 0.31kg
NZ2EX2B1N-16T,NZ2EX2B1N-16T用戶手冊,NZ2EX2B1N-16T價格
三菱PLC、三菱伺服、三菱觸摸屏品種齊全，三菱cc-link遠程擴展DC輸出模塊NZ2EX2B1N1-16D、NZ2EX2B1N1-16T現貨價格優惠，提供技術支持，歡迎選購！
