RJ71DN91 三菱iQ-R設備網主站/從站模塊
RJ71DN91 三菱iQ-R設備網主站/從站模塊
時間:2019-03-04 06:46:09 來源:未知 作者:admin 點擊:4901次
RJ71DN91 三菱iQ-R設備網主站/從站模塊
RJ71DN91用戶手冊，RJ71DN91價格，RJ71DN91外部連接
RJ71DN91參數說明：DeviceNet®系統的主站/從站。
[主功能時]
. 節點類型：設備網主站(Group2 Only客戶端)
. 可設置站號：0～63
. 可生成連接數
信息連接：63
I/O連接：63(輪詢、位選通脈沖、狀態的變化、循環)
. 通信數據量
I/O通信：發送最大4096點，每1站最大256字節，接收 最大4096點，每1站最大256字節
信息通信：發送 最大240字節，接收 最大240字節
[從功能時]
. 節點類型：設備網從站(Group2服務器)
. 可設置站號：0～63
. 可生成連接數：I/O連接1(輪詢)
. 通信數據量
I/O通信：發送最大1024點(128字節)，接收最大1024點(128字節)
[通信速度] 可以從125kbaud、250kbaud、500kbaud中選擇1個
[網絡上需要的消耗電流] 5mA
[閃存寫入次數] 最大10萬次
[輸入輸出占用點數] 32點
[DC5V內部消耗電流] 0.30A
[外形尺寸H*W*D] 106mm(基板安裝部98mm) * 27.8 * 118.5mm
[重量] 0.15kg
[最大電纜長]
┌────┬──────────────────────┬──────┐
│通信速度│中繼線的最大傳送距離 │下降線 │
│ ├───┬───┬──────────────┼──┬───┤
│ │粗電纜│細電纜│粗電纜與細電纜同時存在 │最大│總計 │
├────┼───┼───┼──────────────┼──┼───┤
│125kbaud│500m │100m │粗電纜長+5x細電纜長<=500m │6m │156m │
├────┼───┤ ├──────────────┤ ├───┤
│250kbaud│250m │ │粗電纜長+2.5x細電纜長<=250m │ │78m │
├────┼───┤ ├──────────────┤ ├───┤
│500kbaud│l00m │ │粗電纜長+細電纜長<=l00m │ │39m │
└────┴───┴───┴──────────────┴──┴───┘
RJ71DN91,RJ71DN91用戶手冊,RJ71DN91價格
公司主營三菱PLC、三菱伺服、三菱觸摸屏,三菱產品齊全，大量現貨，價格優惠，有專業的技術團隊，提供產品選型、PLC編程等，歡迎咨詢！
RJ71DN91用戶手冊，RJ71DN91價格，RJ71DN91外部連接
RJ71DN91參數說明：DeviceNet®系統的主站/從站。

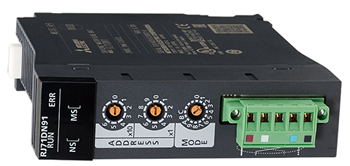

RJ71DN91圖片
三菱iQ-R設備網主站/從站模塊RJ71DN91產品規格說明[主功能時]
. 節點類型：設備網主站(Group2 Only客戶端)
. 可設置站號：0～63
. 可生成連接數
信息連接：63
I/O連接：63(輪詢、位選通脈沖、狀態的變化、循環)
. 通信數據量
I/O通信：發送最大4096點，每1站最大256字節，接收 最大4096點，每1站最大256字節
信息通信：發送 最大240字節，接收 最大240字節
[從功能時]
. 節點類型：設備網從站(Group2服務器)
. 可設置站號：0～63
. 可生成連接數：I/O連接1(輪詢)
. 通信數據量
I/O通信：發送最大1024點(128字節)，接收最大1024點(128字節)
[通信速度] 可以從125kbaud、250kbaud、500kbaud中選擇1個
[網絡上需要的消耗電流] 5mA
[閃存寫入次數] 最大10萬次
[輸入輸出占用點數] 32點
[DC5V內部消耗電流] 0.30A
[外形尺寸H*W*D] 106mm(基板安裝部98mm) * 27.8 * 118.5mm
[重量] 0.15kg
[最大電纜長]
┌────┬──────────────────────┬──────┐
│通信速度│中繼線的最大傳送距離 │下降線 │
│ ├───┬───┬──────────────┼──┬───┤
│ │粗電纜│細電纜│粗電纜與細電纜同時存在 │最大│總計 │
├────┼───┼───┼──────────────┼──┼───┤
│125kbaud│500m │100m │粗電纜長+5x細電纜長<=500m │6m │156m │
├────┼───┤ ├──────────────┤ ├───┤
│250kbaud│250m │ │粗電纜長+2.5x細電纜長<=250m │ │78m │
├────┼───┤ ├──────────────┤ ├───┤
│500kbaud│l00m │ │粗電纜長+細電纜長<=l00m │ │39m │
└────┴───┴───┴──────────────┴──┴───┘
RJ71DN91,RJ71DN91用戶手冊,RJ71DN91價格
公司主營三菱PLC、三菱伺服、三菱觸摸屏,三菱產品齊全，大量現貨，價格優惠，有專業的技術團隊，提供產品選型、PLC編程等，歡迎咨詢！
