FX5-4DA 三菱PLC模擬量4通道輸出模塊
FX5-4DA用戶手冊,FX5-4DA外部連接,FX5-4DA價格
FX5-4DA適用于FX5U/FX5UC CPU單元Ver.1.050~，F(xiàn)X5UC中使用時需要FX5-CNV-IFC或FX5-C1PS-5V連接。FX5-4DA編程軟件GX Works3(Ver.1.040S~)。
FX5-4DA參數說明：彈簧夾型端子，4ch模擬量輸出
[模擬量輸出點數] 4點(4通道)
[轉換速度] 80μs/ch
[絕緣方式] 輸出端子與PLC之間光耦絕緣、輸出端子通道間非絕緣
[輸入輸出占用點數] 8點
[模擬量輸出電壓] DC-10~+10V(外部負載電阻值400KΩ)
[模擬量輸出電流] DC-20~20mA(外部負載電阻值2500Ω)
[數字輸出值] 16位帶符號二進制(-32768~+32767)
[輸出特性，分辨率]
┌──────────┬───────┬──────┐
│模擬量輸出范圍 │數字輸入值 │分辨率 │
├──┬───────┼───────┼──────┤
│電壓│0~10V │0~32000 │312.5μV │
│ ├───────┼───────┼──────┤
│ │0~5V │0~32000 │156.3μV │
│ ├───────┼───────┼──────┤
│ │1~5V │0~16000 │125μV │
│ ├───────┼───────┼──────┤
│ │-10~+10V │-32000~+32000 │312.5μV │
│ ├───────┼───────┼──────┤
│ │用戶范圍設置 │-3200~+32000 │312.5μV │
├──┼───────┼───────┼──────┤
│電流│0~20mA │0~32000 │625nA │
│ ├───────┼───────┼──────┤
│ │4~20mA │0~32000 │500nA │
│ ├───────┼───────┼──────┤
│ │用戶范圍設置 │-32000~+32000 │500nA │
└──┴───────┴───────┴──────┘
[精度(數字輸出值的最大值的精度)]
環境溫度25±5℃:±0.1%(±64digit)以內
環境溫度0~55℃:±0.2%(±128digit)以內
環境溫度-20~55℃:±0.3%(±192digit)以內
[絕對最大輸入] 電圧：±15V，電源：±30mA
[電源]
. 外部給電：
電源電壓：DC24V +20%，-15%
允許瞬時停電時間：5ms以下
消耗電流：40mA(DC24V)，100mA(DC5V)
. 內部給電：
電源電壓：DC5
消耗電流：100mA
[外形尺寸H*W*D[mm]] 90*40*83
[重量] 0.2kg
FX5-4DA,FX5-4DA用戶手冊,FX5-4DA外部連接,FX5-4DA價格
公司主營三菱PLC、三菱伺服、三菱觸摸屏，F(xiàn)X5系列模擬量輸入模塊FX5-4DA、FX5-4DA-ADP大量現貨，三菱PLC價格優惠，歡迎咨詢！
FX5-4DA用戶手冊,FX5-4DA外部連接,FX5-4DA價格
FX5-4DA適用于FX5U/FX5UC CPU單元Ver.1.050~，F(xiàn)X5UC中使用時需要FX5-CNV-IFC或FX5-C1PS-5V連接。FX5-4DA編程軟件GX Works3(Ver.1.040S~)。
FX5-4DA參數說明：彈簧夾型端子，4ch模擬量輸出

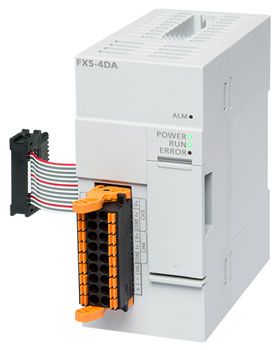

FX5-4DA圖片
三菱PLC模塊量4通道輸出模塊FX5-4DA產品規格說明[模擬量輸出點數] 4點(4通道)
[轉換速度] 80μs/ch
[絕緣方式] 輸出端子與PLC之間光耦絕緣、輸出端子通道間非絕緣
[輸入輸出占用點數] 8點
[模擬量輸出電壓] DC-10~+10V(外部負載電阻值400KΩ)
[模擬量輸出電流] DC-20~20mA(外部負載電阻值2500Ω)
[數字輸出值] 16位帶符號二進制(-32768~+32767)
[輸出特性，分辨率]
┌──────────┬───────┬──────┐
│模擬量輸出范圍 │數字輸入值 │分辨率 │
├──┬───────┼───────┼──────┤
│電壓│0~10V │0~32000 │312.5μV │
│ ├───────┼───────┼──────┤
│ │0~5V │0~32000 │156.3μV │
│ ├───────┼───────┼──────┤
│ │1~5V │0~16000 │125μV │
│ ├───────┼───────┼──────┤
│ │-10~+10V │-32000~+32000 │312.5μV │
│ ├───────┼───────┼──────┤
│ │用戶范圍設置 │-3200~+32000 │312.5μV │
├──┼───────┼───────┼──────┤
│電流│0~20mA │0~32000 │625nA │
│ ├───────┼───────┼──────┤
│ │4~20mA │0~32000 │500nA │
│ ├───────┼───────┼──────┤
│ │用戶范圍設置 │-32000~+32000 │500nA │
└──┴───────┴───────┴──────┘
[精度(數字輸出值的最大值的精度)]
環境溫度25±5℃:±0.1%(±64digit)以內
環境溫度0~55℃:±0.2%(±128digit)以內
環境溫度-20~55℃:±0.3%(±192digit)以內
[絕對最大輸入] 電圧：±15V，電源：±30mA
[電源]
. 外部給電：
電源電壓：DC24V +20%，-15%
允許瞬時停電時間：5ms以下
消耗電流：40mA(DC24V)，100mA(DC5V)
. 內部給電：
電源電壓：DC5
消耗電流：100mA
[外形尺寸H*W*D[mm]] 90*40*83
[重量] 0.2kg
FX5-4DA,FX5-4DA用戶手冊,FX5-4DA外部連接,FX5-4DA價格
公司主營三菱PLC、三菱伺服、三菱觸摸屏，F(xiàn)X5系列模擬量輸入模塊FX5-4DA、FX5-4DA-ADP大量現貨，三菱PLC價格優惠，歡迎咨詢！
