FX2N-10PG 三菱PLC 1通道高速輸出模塊
② 通過使用FROW/TO指令對所連接的FX2N (C)系列PLC進行數據讀寫。
③ 最大可以輸出1MHz的脈沖列(差分線驅動器輸出)。
一、外觀尺寸和各部件名稱
1、LED顯示FX2N-IOPG模塊LED功能見表5-23.
. POWER
不亮：5VDC電源不是多PLC通過的擴展電纜供給
亮：5VDC電源是多PLC通過的擴展電纜供給
. START 不亮：開始輸入為OFF；亮：開始輸入為ON
. ERROR 不亮 運行正常；閃爍 出現錯誤；亮 出現CPU錯誤
. FP
不亮：正向脈沖或脈沖串中斷
亮：正在輸出正向脈沖或脈沖串中斷
. RP
不亮：反向脈沖或脈沖串中斷
閃爍：正在輸出反向脈沖或脈沖串中斷
. CLR 不亮：沒有輸出CLR信號；亮：輸出CLR信號(當返回原點完畢的時候)
. DOG 不亮：DOG輸入為OFF??； 亮：DOG輸入為ON
. PG0 不亮：零點輸入； 亮：零點輸入為ON
. ФA
不亮：手動脈沖發生器的A相輸入為OFF
亮：手動脈沖發生器的A相輸入為ON
. ФB
不亮：手動脈沖發生器的B相輸入為OFF
亮：手動脈沖發生器的B相輸入為ON
. X0、X1 不亮：中斷輸入為OFF； 亮：中斷輸入為ON
不亮：正向脈沖或脈沖串中斷
亮：正在輸出正向脈沖或脈沖串中斷

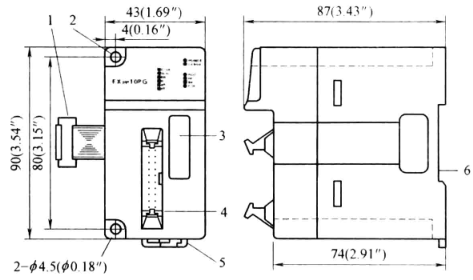

2、外形尺寸
1-擴展電纜 ； 2-直接安裝孔； 3-擴展口； 4-輸入/輸出口； 5-DIN導軌安裝鉤；
6-DIN導軌安裝槽(DIN轉軌：DIN46277 35mm(1.28")寬)

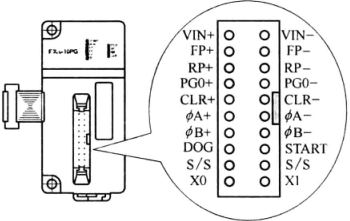

3、管腳布置與分配
管腳分配是從FX2N-10PG模塊正面看去的位于I/O口上的內容。接線時要注意槽口的位置和連接器的方向。
將FX2N-10PG模塊安裝在FX系列PLC或擴展單元的右側。安裝時使用DIN導軌(DIN 16277，35mm即1.38in寬)或直接使用M4螺絲進行安裝。
. VIN+ ：脈沖輸出用的電源輸入端子5V DC到24VDC。
. FP+ ：正向/反向模式 正向脈沖輸出端子 ，脈沖/方向模式 脈沖輸出端子
. RP+ ：正向/反向模式 反向脈沖輸出端子 ，脈沖/方向模式 方向輸出端子
. PG0+ ：零點信號輸入端子
. CLR+ ：請除伺服放大器偏差計數器的輸出端子
. ФA+ ：2相脈沖的A相輸入端子
. ФB+ ：2相脈沖的B相輸入端子
. DOG ：近點DOG輸入端子
. S/S ：電源輸入端子
. X0 ：中斷輸入端子
. VIN- ：VIN+的公共端
. FP- ：PF+的公共端
. RP- ：RF+的公共端
. PG0- ：PG0+的公共端
. CLR- ：CLR+的公共端
. ФA- ：2相脈沖的A相輸入的公共端
. ФB- ：2相脈沖的B相輸入的公共端
. START：開始輸入端子
. X1 ：中斷輸入端子
二、與PLC的連接
使用擴展電纜連接PLC與FX2N-10P模塊。FX2N-10PG作為PLC的特殊單元來處理，從最靠近PLC的單元開始按照順序把0到7分配給特殊單元作為特殊單元編號(單元號是通過FROM/TO(指令來指定的)。
① 最多允許8個單元與FX2N系列PLC連接及4個單元與FX2NC系列PLC連接。
② 與FX2NC系列PLC連接的時候，需要使用FX2NC-CNV-IF。
③ 可以分別使用擴展電纜FXON-65EC/FXON-30EC和FX2NC-CNV-IF進行擴展。在每個系統中可以使用一根擴展電纜。
④ FX2N-10PG模塊占用的I/O點數為8點?；締卧?、擴展單元和擴展模塊占用的I/O總點數和特殊模塊占用的點數加起來不能超過PLC基本單元的點數(FX2N為256點)。
⑤ PLC的I/O分配如括號中所示。在PLC的I/O分配中不包括I/O連接器和FX2N-10PG占用的點數。
⑥ 應先斷開電源后連接/拆下如擴展電纜的電纜。否則可能導致單元出錯或產生故障。
三、規格
1、電源規格
[輸入信號]
START、DOG、X0、X1端子： 24V DC±10%，消厭電流不超過32mA
PGO端子：3~5.5V DC消耗電流不超過20mA
VIN端子：5~24V DC，對應5V的消耗電流不超過100mA。對應24V不超過70mA。
每個電流都可以從外部電源都可以從外部電源提供。
[內部控制] 5V DC，消耗電流120mA,電源通過PLC的擴展電纜提供。
[輸出信號]
FP、RP端子(由VIN端子提供5~24V DC電源) ：不超過25mA
CLR：5~24V DC，不超過20mA
每個都可以通過伺服放大器或外部電源提供。
2、性能規格
[控制的軸數] 每個單元單軸
[速度指令] 由緩沖存儲器設定運行速度?？稍?~1MHz的脈沖頻率下運行。
指令單位可在Hz,cm/min，10deg/min和inch/min中選擇
[位置指令] 由緩沖存儲器設定移動?？墒褂妹}沖、mn、mdeg和10的-4次冪inch作單位。
可選擇絕對位置指令和相對位置指今。
位置數據的放大率有10的0次冪、10的1次冪、10的2次冪10的3次冪可供設定
[定位程序] 由PLC的程序?qū)崿F(xiàn)定位(數據的讀/寫及運行模式的選擇都通過FROW/TO指令來實現)
[占用的I/O點數] 8點(輸入/輸出)
[啟動時間] 1~3ms
3、[輸入規格]
控制輸入:
控制輸入點：3點(START，DOG，PG0)
中斷輸入點：2點(X0，X1)
2相脈沖輸入：1點(φA，φB)
輸入信號電壓：
[START，DOG，X0，X1]:DC24V±10%
[φA，φB]:DC3.0V～5.5V
[PG0]:DC3.0V～5.5V
輸入信號的形式:
[START，DOG，X0，X1]:接點或開集極晶體管
[φA，φB]:差動線路驅動器或開集極晶體管
[PG0]:差動線路驅動器或開集極晶體管
輸入信號電流：
[START，DOG，X0，X1]:6.5mA±1mA
[φA，φB]:6mA～20mA
[PG0]:6mA～20mA
輸入ON靈敏度：
[START，DOG，X0，X1]:4.5mA以上
[φA，φB]:6mA以上
[PG0]:6mA以上
輸入OFF靈敏度：
[START，DOG，X0，X1]:1.5mA以下
[φA，φB]:1mA以下
[PG0]:1mA以下
輸入讀取速度：
[START，DOG，X0，X1]:0.1ms以下(DOG是1.0ms以下)
[φA，φB]:2相脈沖30kHz以下
[PG0]:脈沖寬度50μs以上
電路絕緣：光電耦合器絕緣
4、[輸出規格]
輸出點數：3點(FP，RP，CLR)
輸出形式：
[FP,RP]:選擇脈沖串(FP)/反向(RP)或脈沖串(PLS)+方向(DIR)可前進。
[CLR]:原點回歸的動作完畢時ON
輸出方式：開集極晶體管輸出
[FP,RP]:差動線路激勵器輸出
[CLR]:NPN晶體管輸出開路集電極
額定電壓：
[FP,RP]:DC5V～24V(VIN終端供電)
[CLR]:DC5V～24V
最大電流：
[FP,RP]:25mA以下
[CLR]:20mA以下
VIN消耗電流：
[FP,RP]:DC24V(70mA);DC5V(100mA)
ON時最大電壓降：[CLR] 1.5V以下
OFF時泄漏電流：[CLR]0.1mA以下
輸出頻率：1MHz
