FX3UC-32MT/D 三菱PLC FX3U系列緊湊型DC電源
FX3UC-32MT/D 三菱PLC FX3U系列緊湊型DC電源
時間:2019-01-08 05:57:14 來源:未知 作者:admin 點擊:6184次
FX3UC-32MT/D 三菱PLC FX3U系列緊湊型DC電源
FX3UC-32MT/D價格(面價)4760，F(xiàn)X3UC-32MT/D用戶手冊,FX3UC-32MT/D外部連接,FX3UC-32MT/D使用手冊。
FX3UC-32MT/D參數說明：DC電源｜DC輸入，輸入16點 DC24V漏型，輸出16點 晶體管漏型。
1、輸入規格
[輸入點數] 16點
[輸入連接方式] 連接器
[輸入形式] 漏型
[輸入信號電壓] DC24V ＋20%－15%紋波 (p-p) 5%以內
[輸入阻抗] X0~X05 3.9kΩ，X06、 X07 3.3kΩ，?X010以后 4.3kΩ
[輸入信號電流] X0~X05 6mA/DC24V,X06、 X07 7mA/DC24V,X010以后 5mA/DC24V
[輸入靈敏度電流]
. ON: X0~X05 3.5mA以上,X06、 X07 4.5mA以上,X010以后 3.5mA以上
. OFF: 1.5mA以下
[輸入響應時間] 約10ms
[輸入信號形式] 無電壓觸點輸入或是NPN集電極開路型晶體管
[回路隔離] 光耦隔離
[輸入動作的顯示] 輸入接通時LED燈亮
[輸入回路的結構]
2、輸出規格
[輸出點數] 16點
[連接方式] 連接器
[輸出種類/形式] 晶體管/漏型輸出
[外部電源] DC5~30V
[最大電阻負載] Y0~Y03 0.3A/1點，Y04以后0.1A/1點
[最大電感性負載] Y0~Y03 7.2W/1點 (DC24V)，Y04以后2.4W/1點 (DC24V)
[開路漏電流] 0.1mA以下/DC30V
[ON電壓] 1.5V以下
[響應時間]
. OFF→ON：Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/10mA(DC24V時)
. ON→OFF：Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/10mA(DC24V時)
[回路隔離] 光耦隔離
[輸出動作的顯示] 光耦驅動時LED燈亮
[輸出回路的結構]
3、電源規格
[電源電壓] DC24V ＋20% －15% 紋波 (p-p)5%以內
[允許瞬時停電時間] 對5ms以下的瞬時停電會繼續運行
[電源保險絲] 125V 3.15A
[沖擊電流] 最大30A 0.5ms/DC24V
[消耗功率] 8W
[內部供電電源(DC5V)] 600mA
4、其它
[外形尺寸H*W*D] 90*34*74mm
[重量] 0.2kg
FX3UC-32MT/D輸入部外部連接圖/外部接線圖

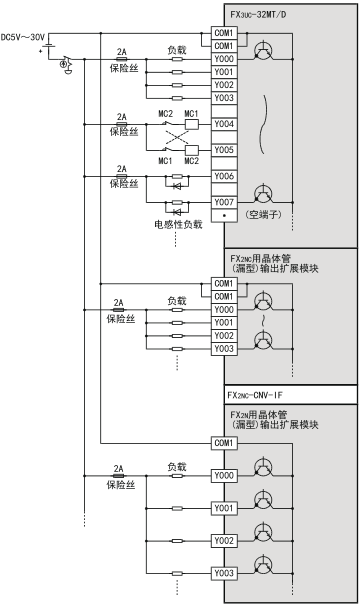

FX3UC-32MT/D輸出部外部連接圖/外部接線圖
FX3UC-32MT/D,FX3UC-32MT/D價格,FX3UC-32MT/D用戶手冊,FX3UC-32MT/D外部連接
公司主營三菱PLC、三菱觸摸屏、三菱伺服,三菱原裝正品FX3UC-16MT/D、FX3UC-32MT/D、FX3UC-64MT/D、FX3UC-96MT/D大量現貨，提供技術支持，質保一年，歡迎咨詢！
FX3UC-32MT/D價格(面價)4760，F(xiàn)X3UC-32MT/D用戶手冊,FX3UC-32MT/D外部連接,FX3UC-32MT/D使用手冊。
FX3UC-32MT/D參數說明：DC電源｜DC輸入，輸入16點 DC24V漏型，輸出16點 晶體管漏型。

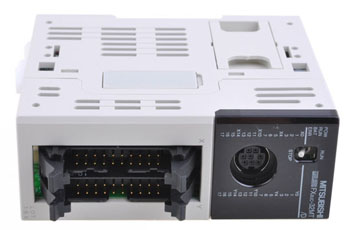

FX3UC-32MT/D圖片
三菱PLC FX3U系列緊湊型DC電源FX3UC-32MT/D產品規格說明：1、輸入規格
[輸入點數] 16點
[輸入連接方式] 連接器
[輸入形式] 漏型
[輸入信號電壓] DC24V ＋20%－15%紋波 (p-p) 5%以內
[輸入阻抗] X0~X05 3.9kΩ，X06、 X07 3.3kΩ，?X010以后 4.3kΩ
[輸入信號電流] X0~X05 6mA/DC24V,X06、 X07 7mA/DC24V,X010以后 5mA/DC24V
[輸入靈敏度電流]
. ON: X0~X05 3.5mA以上,X06、 X07 4.5mA以上,X010以后 3.5mA以上
. OFF: 1.5mA以下
[輸入響應時間] 約10ms
[輸入信號形式] 無電壓觸點輸入或是NPN集電極開路型晶體管
[回路隔離] 光耦隔離
[輸入動作的顯示] 輸入接通時LED燈亮
[輸入回路的結構]
2、輸出規格
[輸出點數] 16點
[連接方式] 連接器
[輸出種類/形式] 晶體管/漏型輸出
[外部電源] DC5~30V
[最大電阻負載] Y0~Y03 0.3A/1點，Y04以后0.1A/1點
[最大電感性負載] Y0~Y03 7.2W/1點 (DC24V)，Y04以后2.4W/1點 (DC24V)
[開路漏電流] 0.1mA以下/DC30V
[ON電壓] 1.5V以下
[響應時間]
. OFF→ON：Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/10mA(DC24V時)
. ON→OFF：Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/10mA(DC24V時)
[回路隔離] 光耦隔離
[輸出動作的顯示] 光耦驅動時LED燈亮
[輸出回路的結構]
3、電源規格
[電源電壓] DC24V ＋20% －15% 紋波 (p-p)5%以內
[允許瞬時停電時間] 對5ms以下的瞬時停電會繼續運行
[電源保險絲] 125V 3.15A
[沖擊電流] 最大30A 0.5ms/DC24V
[消耗功率] 8W
[內部供電電源(DC5V)] 600mA
4、其它
[外形尺寸H*W*D] 90*34*74mm
[重量] 0.2kg
FX3UC-32MT/D輸入部外部連接圖/外部接線圖
FX3UC-32MT/D輸出部外部連接圖/外部接線圖
FX3UC-32MT/D,FX3UC-32MT/D價格,FX3UC-32MT/D用戶手冊,FX3UC-32MT/D外部連接
公司主營三菱PLC、三菱觸摸屏、三菱伺服,三菱原裝正品FX3UC-16MT/D、FX3UC-32MT/D、FX3UC-64MT/D、FX3UC-96MT/D大量現貨，提供技術支持，質保一年，歡迎咨詢！
