WS0-4RO4002 三菱安全控制器繼電器輸出單元
WS0-4RO4002價格(面價)4270,WS0-4RO4002用戶手冊,WS0-4RO4002外部連接。
WS0-4RO4002參數說明：安全繼電器輸出4點(EDM觸點2點輸出2點/診斷輸出2點),額定負載電流最大6A/1點,彈簧夾式接線端子。
[SIL] SIL3(IEC 61508)
[SILCL] SILCL3(IEC 62061)
[安全類型] 第4類(EN/ISO 13849-1)
[性能水平(PL)] PLe(EN/ISO 13849-1)
[PFD] 1.6×10的-7次方
[I=0.77A的PFHd,切換頻率=1/h] 1.2×10的-9次方
[B10d值,切換頻率=1/h] 0.75A(AC15)/4,150000
[SFF] 99.6%
[DC] 99%
[TM(任務時間)] PFHd值,周?chē)鷾囟?負載和切換動作
[機械的切換動作次數] 最小200000次
[沖擊耐壓等級(Uimp)] 4kV
[額定電壓] AC300V
[保護等級] 端子IP20(IEC 60529),盒子IP40(IEC 60529)
[電磁兼容性(EMC)] A級(IEC 61000-6-2,EN 55011)
[電氣絕緣]
. 電源回路-輸入回路：無
. 電源回路-輸出回路：有
. 輸入回路-輸出回路：有
[電源回路(由CPU提供)] 最大消耗3.2W
[輸入回路(B1,B2)] 輸入電壓ON時DC18~30V
[輸出回路(13-14,23-24,33-34,43-44,Y1-Y2,Y3-Y4)]
. NO接點數：4點(13-14,23-24,33-34,43-44)
. NC接點數：2點(Y1-Y2,Y3-Y4)
. 開關電壓：AC230V(AC5~253V),DC230V(DC5~253V)
. 開關電流：10mA~6A
. 機械耐久性：最小10×10的6次方
. n的最小接點負載=DC24V時：50mW
. 總電流：8A
. 響應時間：30ms
. 輸入形式：無電壓N/O觸點,強制導向觸點
. 接點材質：包括AgSnO2,1μ Au
. 出力回路保險絲：6A(gG),每一個電流路徑
. 使用類別：AC-15(Ue 250V,Ie 3A)； DC-13(Ue 24V,Ie 3A)
[輸出回路(Y14,Y24)]
. 輸出類型：N/O觸點,內部DC24V連接,強制導向,電流限制
. NO接點數：2點
. 輸出電壓：DC24V(DC16~30V)
. 輸出電流：最大75mA
. 負載容量：200nF
[外形尺寸H*W*D] 106.5*22.5*120.8mm
[重量] 186g(±5%)
三菱安全控制器,WS0-4RO4002,WS0-4RO4002價格,WS0-4RO4002用戶手冊
公司主營三菱PLC、觸摸屏、伺服，三菱安全控制器WS0-C20R2、WS0-CPU000200、WS0-CPU130202、WS0-4RO4002價格優惠，提供技術支持，歡迎咨詢！
WS0-4RO4002價格(面價)4270,WS0-4RO4002用戶手冊,WS0-4RO4002外部連接。
WS0-4RO4002參數說明：安全繼電器輸出4點(EDM觸點2點輸出2點/診斷輸出2點),額定負載電流最大6A/1點,彈簧夾式接線端子。

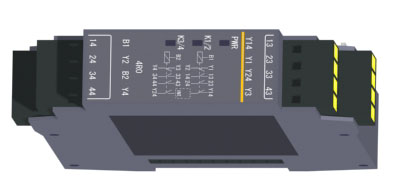

WS0-4RO4002圖片
三菱安全控制器繼電器輸出單元WS0-4RO4002產品規格說明：[SIL] SIL3(IEC 61508)
[SILCL] SILCL3(IEC 62061)
[安全類型] 第4類(EN/ISO 13849-1)
[性能水平(PL)] PLe(EN/ISO 13849-1)
[PFD] 1.6×10的-7次方
[I=0.77A的PFHd,切換頻率=1/h] 1.2×10的-9次方
[B10d值,切換頻率=1/h] 0.75A(AC15)/4,150000
[SFF] 99.6%
[DC] 99%
[TM(任務時間)] PFHd值,周?chē)鷾囟?負載和切換動作
[機械的切換動作次數] 最小200000次
[沖擊耐壓等級(Uimp)] 4kV
[額定電壓] AC300V
[保護等級] 端子IP20(IEC 60529),盒子IP40(IEC 60529)
[電磁兼容性(EMC)] A級(IEC 61000-6-2,EN 55011)
[電氣絕緣]
. 電源回路-輸入回路：無
. 電源回路-輸出回路：有
. 輸入回路-輸出回路：有
[電源回路(由CPU提供)] 最大消耗3.2W
[輸入回路(B1,B2)] 輸入電壓ON時DC18~30V
[輸出回路(13-14,23-24,33-34,43-44,Y1-Y2,Y3-Y4)]
. NO接點數：4點(13-14,23-24,33-34,43-44)
. NC接點數：2點(Y1-Y2,Y3-Y4)
. 開關電壓：AC230V(AC5~253V),DC230V(DC5~253V)
. 開關電流：10mA~6A
. 機械耐久性：最小10×10的6次方
. n的最小接點負載=DC24V時：50mW
. 總電流：8A
. 響應時間：30ms
. 輸入形式：無電壓N/O觸點,強制導向觸點
. 接點材質：包括AgSnO2,1μ Au
. 出力回路保險絲：6A(gG),每一個電流路徑
. 使用類別：AC-15(Ue 250V,Ie 3A)； DC-13(Ue 24V,Ie 3A)
[輸出回路(Y14,Y24)]
. 輸出類型：N/O觸點,內部DC24V連接,強制導向,電流限制
. NO接點數：2點
. 輸出電壓：DC24V(DC16~30V)
. 輸出電流：最大75mA
. 負載容量：200nF
[外形尺寸H*W*D] 106.5*22.5*120.8mm
[重量] 186g(±5%)
