NZ2EX2B1N-16D 三菱cc-link遠程擴展DC輸入模塊
NZ2EX2B1N-16D 三菱cc-link遠程擴展DC輸入模塊
時間:2018-06-29 04:34:06 來源:未知 作者:admin 點擊:3872次
NZ2EX2B1N-16D 三菱cc-link遠程擴展DC輸入模塊
NZ2EX2B1N-16D價格(面價)1900，NZ2EX2B1N-16D用戶手冊,NZ2EX2B1N-16D參數說明,NZ2EX2B1N-16D外部連接,NZ2EX2B1N-16D完全替換NZ2EX2B1-16D。
NZ2EX2B1N-16D參數說明：
DC輸入16點 DC24V 6mA；輸入響應時間0/0.2/1/1.5/5/10/20/70ms設置；16點1公共端，正極公共端/負極公共端共用；螺釘端子臺、1線式。
[輸入類型] DC輸入
[輸入點數] 16點
[額定輸入電壓] DC24V(波動率 5%以內)(允許電壓范圍 DC20.4V~28.8V)
[額定輸入電流] 6.0mA TYP.(DC24V時)
[絕緣方式] 光耦合器絕緣
[最大同時輸入點數] 100%
[ON 電壓 /ON 電流] DC15V以上/4mA以上
[OFF 電壓 /OFF 電流 ] DC8V以下/1.7mA以下
[輸入電阻] 3.8kΩ
[輸入響應時間] 0ms/0.2ms/1ms/1.5ms/5ms/10ms(初始設置)/20ms/70ms
[輸入形式] 正公共端/負公共端共用型
[絕緣耐壓] DC外部端子匯總 - 接地之間 AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總 - 接地之間 DC500V 通過絕緣電阻計10MΩ以上
[噪聲耐量 *2] 通過 DC 型噪聲電壓500Vp-p、噪聲寬度1μs、噪聲頻率 25~60Hz 的噪聲模擬器
[保護等級] IP2X
[公共端方式] 16點1公共端(2點)(螺栓端子排型1線式 )
[外部連接方式(輸入輸出部)] 18點2片式端子排
端子螺栓 (M3 螺栓*5.2) 擰緊扭矩范圍 : 0.43~0.57N·m
[模塊安裝] 通過 DIN 導軌安裝，允許6個方向安裝
[適用 DIN 導軌] TH35-7.5Fe，TH35-7.5Al(根據 IEC 60715)
[適用電線尺寸(輸入輸出用)] 芯線 0.3~2.0mm 2 (AWG22~14)
[適用壓裝端子(輸入用端子排)]
. RAV1.25-3( 根據 JIS C 2805)[ 適用電線尺寸 : 0.3~1.25mm 2 ]
. V2-MS3 (JST Mfg. Co., Ltd.) [ 適用電線尺寸 : 1.25~2.0mm 2 ]
. RAP2-3SL (Nippon Tanshi Co., Ltd.) [ 適用電線尺寸 : 1.25~2.0mm 2 ]
. TGV2-3N (Nichifu Co., Ltd.) [ 適用電線尺寸 : 1.25~2.0mm 2 ]
[循環通信] RX/RY 使用16點，RWr/RWw 使用0點
[模塊電源(通過主模塊供應)]
. 電壓：DC24V( 波動率 5%以內)(允許電壓范圍 DC20.4V~28.8V)
. 電流：20mA 以下 (DC24V，全部點ON時)
[NZ2EX2B1N-16D外形尺寸H*W*D] 50*84.5*68mm
[重量] 0.19kg
NZ2EX2B1N-16D,NZ2EX2B1N-16D用戶手冊,NZ2EX2B1N-16D價格
三菱PLC、伺服、觸摸屏品種齊全，三菱cc-link遠程擴展DC輸入模塊NZ2EX2B1N-16T、NZ2EX2B1N-16D價格優惠，大量現貨，提供技術支持，歡迎選購！
NZ2EX2B1N-16D價格(面價)1900，NZ2EX2B1N-16D用戶手冊,NZ2EX2B1N-16D參數說明,NZ2EX2B1N-16D外部連接,NZ2EX2B1N-16D完全替換NZ2EX2B1-16D。
NZ2EX2B1N-16D參數說明：
DC輸入16點 DC24V 6mA；輸入響應時間0/0.2/1/1.5/5/10/20/70ms設置；16點1公共端，正極公共端/負極公共端共用；螺釘端子臺、1線式。

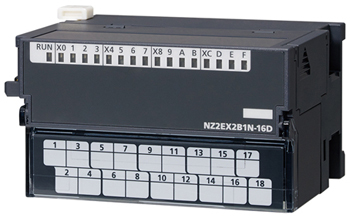

NZ2EX2B1N-16D圖片
三菱cc-link遠程擴展DC輸入模塊NZ2EX2B1N-16D產品規格說明：[輸入類型] DC輸入
[輸入點數] 16點
[額定輸入電壓] DC24V(波動率 5%以內)(允許電壓范圍 DC20.4V~28.8V)
[額定輸入電流] 6.0mA TYP.(DC24V時)
[絕緣方式] 光耦合器絕緣
[最大同時輸入點數] 100%
[ON 電壓 /ON 電流] DC15V以上/4mA以上
[OFF 電壓 /OFF 電流 ] DC8V以下/1.7mA以下
[輸入電阻] 3.8kΩ
[輸入響應時間] 0ms/0.2ms/1ms/1.5ms/5ms/10ms(初始設置)/20ms/70ms
[輸入形式] 正公共端/負公共端共用型
[絕緣耐壓] DC外部端子匯總 - 接地之間 AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總 - 接地之間 DC500V 通過絕緣電阻計10MΩ以上
[噪聲耐量 *2] 通過 DC 型噪聲電壓500Vp-p、噪聲寬度1μs、噪聲頻率 25~60Hz 的噪聲模擬器
[保護等級] IP2X
[公共端方式] 16點1公共端(2點)(螺栓端子排型1線式 )
[外部連接方式(輸入輸出部)] 18點2片式端子排
端子螺栓 (M3 螺栓*5.2) 擰緊扭矩范圍 : 0.43~0.57N·m
[模塊安裝] 通過 DIN 導軌安裝，允許6個方向安裝
[適用 DIN 導軌] TH35-7.5Fe，TH35-7.5Al(根據 IEC 60715)
[適用電線尺寸(輸入輸出用)] 芯線 0.3~2.0mm 2 (AWG22~14)
[適用壓裝端子(輸入用端子排)]
. RAV1.25-3( 根據 JIS C 2805)[ 適用電線尺寸 : 0.3~1.25mm 2 ]
. V2-MS3 (JST Mfg. Co., Ltd.) [ 適用電線尺寸 : 1.25~2.0mm 2 ]
. RAP2-3SL (Nippon Tanshi Co., Ltd.) [ 適用電線尺寸 : 1.25~2.0mm 2 ]
. TGV2-3N (Nichifu Co., Ltd.) [ 適用電線尺寸 : 1.25~2.0mm 2 ]
[循環通信] RX/RY 使用16點，RWr/RWw 使用0點
[模塊電源(通過主模塊供應)]
. 電壓：DC24V( 波動率 5%以內)(允許電壓范圍 DC20.4V~28.8V)
. 電流：20mA 以下 (DC24V，全部點ON時)
[NZ2EX2B1N-16D外形尺寸H*W*D] 50*84.5*68mm
[重量] 0.19kg
NZ2EX2B1N-16D,NZ2EX2B1N-16D用戶手冊,NZ2EX2B1N-16D價格
三菱PLC、伺服、觸摸屏品種齊全，三菱cc-link遠程擴展DC輸入模塊NZ2EX2B1N-16T、NZ2EX2B1N-16D價格優惠，大量現貨，提供技術支持，歡迎選購！
