FX3G-60MR/DS 三菱PLC繼電器輸出DC電源
FX3G-60MR/DS 三菱PLC繼電器輸出DC電源
時間:2018-03-20 03:45:34 來源:未知 作者:admin 點擊:4336次
FX3G-60MR/DS 三菱PLC繼電器輸出DC電源DC輸入
FX3G-60MR/DS外部連接,FX3G-60MR/DS用戶手冊,FX3G-60MR/DS,FX3G-60MR/DS價格,FX3G-60MR/DS參數規格
FX3G-60MR/DS參數說明：DC電源DC輸入型，輸入36點 DC24V 漏型/源型，繼電器輸出24點
1、輸入規格
[輸入的連接方式] 拆裝式端子排(M3螺絲)
[輸入點數] 36點(40占用點數)
[輸入方式] 漏型/源型
[輸入信號電壓] DC24V ±10%
[輸入阻抗] 3.3kΩ(X0~X7)、4.3kΩ X010以后
[輸入信號電流] 7mA/DC24V (X0~X7)、5mA/DC24V X010以后
[輸入ON靈敏度電流] 4.5mA以上(X0~X7)、3.5mA以上 X010以后
[輸入OFF靈敏度電流] 1.5mA以下
[輸入響應時間] 約10ms
[輸入信號形式] 無電壓觸點輸入
漏型輸入時:NPN開集電極型晶體管
源型輸入時:PNP開集電極型晶體管
[輸入回路隔離] 光耦隔離
[輸入動作的顯示] 光耦驅動時面板上的LED燈亮
2、輸出規格
[輸出種類] 繼電器
[連接形式] 拆裝式端子排(M3螺絲)
[輸出點數] 24點
[外部電源] DC30V以下 AC240V以下(不對應CE，UL，cUL規格時，AC250V以下)
[最大負載]
電阻負載：2A/1點，每個公共端的合計負載輸出1點/公共端 2A以下、輸出4點/公共端 8A以下
電感性負載：80VA
[最小負載] DC5V 2mA
[響應時間] 約10ms
[回路隔離] 機械隔離
[輸出動作的顯示] 繼電器線圈通電時面板上的LED燈亮
3、電源規格
[額定電壓] DC24V
[電壓允許范圍] DC20.4V~28.8V
[允許瞬時停電時間] 5ms以下
[電源保險比] 125V 3.15A
[突入電流] 最大30A 1ms以下/DC24V
[消費功耗] 29W
4、內置高速計數器功能
. 單相單計數輸入
[C235,C236] 60kHz、C237 10kHz、[C238,C239] 60kHz、C240 10kHz、
C241 60kHz、[C242~C245] 10kHz
. 單相雙計數輸入
[C246,C248(OP)] 60kHz、[C247,C248] 10kHz、[C249~C250] 10kHz
. 雙相雙計數輸入
[C251,C253(OP)] 30kHz、[C254(OP)] 5kHz、[C252~C253] 5kHz、[C254~C255] 5kHz
5、其它規格
[外形尺寸H*W*D] 175*90*86mm
[重量] 0.85kg
FX3G-60MR/DS,FX3G-60MR/DS價格,FX3G-60MR/DS參數規格
公司主營三菱PLC、三菱觸摸屏、三菱伺服，三菱PLC品種齊全，F(xiàn)X3G系列FX3G-14MR/DS、FX3G-24MR/DS、FX3G-40MR/DS、FX3G-60MR/DS價格好，三菱FX系列PLC大量現貨，提供PLC選型、PLC編程，歡迎來電咨詢！
FX3G-60MR/DS外部連接,FX3G-60MR/DS用戶手冊,FX3G-60MR/DS,FX3G-60MR/DS價格,FX3G-60MR/DS參數規格
FX3G-60MR/DS參數說明：DC電源DC輸入型，輸入36點 DC24V 漏型/源型，繼電器輸出24點

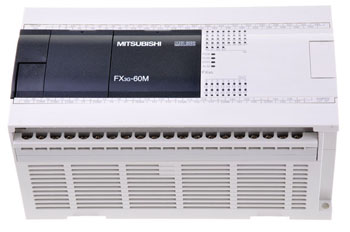

FX3G-60MR/DS圖片
