QS0J71GF11-T2 三菱QS系列CC-Link IE現場網絡
QS0J71GF11-T2 三菱QS系列CC-Link IE現場網絡
時間:2018-01-23 來源:未知 作者:admin 點擊:2651次
QS0J71GF11-T2 三菱QS系列CC-Link IE現場網絡模塊，QS0J71GF11-T2價格、QS0J71GF11-T2用戶手冊，QS0J71GF11-T2外部連接。
QS0J71GF11-T2參數說明：MELSEC-QS系列CC-Link IE現場網絡，安全主站/安全本地站
[每個網絡的連接個數]
. 主站：1個(主站上最多可連接120個從站)
. 本地站：120個
[每個網絡的最大安全局的連接臺數] 32臺
[最大網絡數] 239
[每1臺的安全連接數]
. 異步方式：31連接
. 同步方式：8連接
[每1安全連接數的輸入輸出數] 輸入8個字、輸出8個字
[每個網絡的最大鏈接點數]
. RWw：8192點，16K字節
. RWr：8192點，16K字節
. RX：16384點，2K字節
. RY：16384點，2K字節
[每個站的最大鏈接點數]
. 主站
RWw：8192點，16K字節
RWr：8192點，16K字節
RX：16384點，2K字節
RY：16384點，2K字節
. 本地站
RWw：8192點，16K字節
RWr：8192點，16K字節
RX：16384點，2K字節
RY：16384點，2K字節
[以太網]
. 通信速度：1Gbps
. 傳送路徑形式：線型、星型( 線型與星型可同時存在)、環型
. 連接電纜：滿足1000BASE-T 規格的以太網電纜: 等級5e 以上，( 帶雙屏蔽·STP) 直型電纜
. 最大站間距離：最大100m( 根據ANSI/TIA/EIA-568-B(Category 5e))
. 總延長距離：
線型連接時12000m(121臺連接時)
星型連接時根據系統配置
環型連接時12100m(121臺連接時)
. 串聯連接級數：最多20級
[通信方式] 令牌傳送方式
[輸入輸出占用點數] 32點(I/O分配: 智能32點)
[DC5V 內部消耗電流] 0.85A
[外形尺寸H*W*D] 98*27.4*115mm
[重量] 0.18kg
QS0J71GF11-T2,QS0J71GF11-T2價格,QS0J71GF11-T2用戶手
專業銷售三菱PLC，三菱PLC優質供應商，三菱QS系列PLC價格好，CC-Link IE現場網絡模塊QS0J71GF11-T2大量現貨，QS0J71GF11-T2正品，歡迎選購！
QS0J71GF11-T2參數說明：MELSEC-QS系列CC-Link IE現場網絡，安全主站/安全本地站

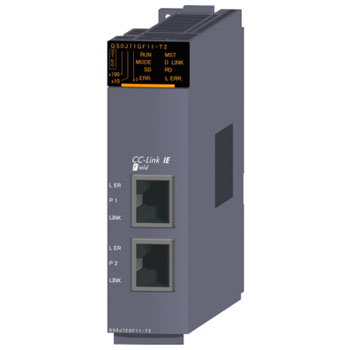

QS0J71GF11-T2圖片
