A1S64TCTRT 三菱溫度調節模塊4通道/2通道 無斷線檢測
A1S64TCTRT 三菱溫度調節模塊4通道/2通道 無斷線檢測
時間:2018-01-09 來源:未知 作者:admin 點擊:2530次
A1S64TCTRT 三菱溫度調節模塊4通道/2通道 無斷線檢測，A1S64TCTRT,A1S64TCTRT價格,A1S64TCTRT用戶手冊。
A1S64TCTRT參數說明：4通道/2通道，熱電偶(R,K,J,T,B,S,E,N,U,L,PLⅡ,W5Re/W26Re),鉑金測溫電阻(Pt100,JPt100)、無斷線檢測功能，抽樣周期為0.5s/4通道 0.5s/2通道，20點端子臺
[控制輸出] 晶體管輸出
[溫度輸入點數] 4通道/模塊(標準控制時),2通道/模塊(加熱冷卻控制時)
[可使用熱電偶] R,K,J,T,B,S,E,N,U,L,PLⅡ,W5Re/W26Re
[可使用測溫電阻] Pt100，JPt100
[指示精度]
. 環境溫度25±5℃：滿刻度*(±0.3%)±1digit
. 環境溫度0±55℃：滿刻度*(±0.7%)±1digit
[冷端溫度補償精度(環境溫度0~55℃)]
. 溫度測定值(PV)-100 ℃以上：±1.0 ℃以內
. 溫度測定值(PV)-150~-100 ℃：±2.0 ℃以內
. 溫度測定值(PV): -200~-150 ℃：±3.0 ℃以內
[采樣周期] 0.5s/4通道(標準控制時),0.5s/2通道(加熱冷卻控制時)
[控制輸出周期] 1~100s
[輸入阻抗] 1M Ω
[輸入濾波器] 0s~100s(0: 輸入濾波器OFF)
[傳感器補償值設置] -50.00~50.00%
[傳感器電流] 0.3mA
[傳感器輸入斷線時的動作] 超上限處理
[傳感器輸入斷線時的動作] 下限處理
[溫度控制方式]
. 標準控制：PID ON/OFF脈沖或2位置控制
. 加熱冷卻控制：PID ON/OFF脈沖
[PID常數范圍]
. 比例帶(P)：0.0%~1000.0%(0:2位置控制)(標準控制)、0.1~1000.0%(過熱冷卻控制)
. 積分時間(I)：1s~3600s
. 微分時間(D)：0s~3600s
[目標值(SV) 設置范圍] 所使用熱電偶中設置的溫度范圍內
[靜區設置范圍] 0.1~10.0%
[晶體管輸出]
. 輸出信號：ON/OFF 脈沖
. 額定負載電壓：10~30VDC
. 最大負載電流：0.1A/1點 0.4A/公共端
. 最大沖擊電流：0.4A，10ms
. OFF時漏電流：0.1mA以下
. ON時最大電壓降：DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
. 響應時間：OFF->ON: 2ms以下 ON->OFF: 2ms以下
[輸入輸出占用點數] 32點(I/O分配: 智能16點)
[連接端子] 20點端子排(M3.5螺絲)
[DC5V內內部消耗電流] 0.33A
[外形尺寸H*W*D] 27.4*98*112mm
[重量] 0.26kg
公司主營三菱PLC、三菱伺服、三菱變頻器、三菱觸摸屏，三菱溫度模塊品種齊全、大量現貨，三菱PLC模塊特價銷售，歡迎來電咨詢！
A1S64TCTRT參數說明：4通道/2通道，熱電偶(R,K,J,T,B,S,E,N,U,L,PLⅡ,W5Re/W26Re),鉑金測溫電阻(Pt100,JPt100)、無斷線檢測功能，抽樣周期為0.5s/4通道 0.5s/2通道，20點端子臺

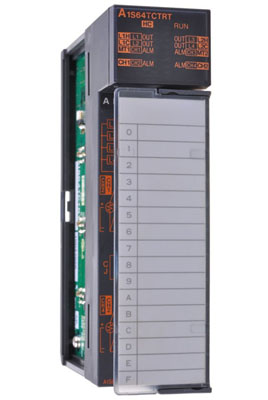

A1S64TCTRT圖片
三菱溫度控制模塊A1S64TCTRT產品規格說明：[控制輸出] 晶體管輸出
[溫度輸入點數] 4通道/模塊(標準控制時),2通道/模塊(加熱冷卻控制時)
[可使用熱電偶] R,K,J,T,B,S,E,N,U,L,PLⅡ,W5Re/W26Re
[可使用測溫電阻] Pt100，JPt100
[指示精度]
. 環境溫度25±5℃：滿刻度*(±0.3%)±1digit
. 環境溫度0±55℃：滿刻度*(±0.7%)±1digit
[冷端溫度補償精度(環境溫度0~55℃)]
. 溫度測定值(PV)-100 ℃以上：±1.0 ℃以內
. 溫度測定值(PV)-150~-100 ℃：±2.0 ℃以內
. 溫度測定值(PV): -200~-150 ℃：±3.0 ℃以內
[采樣周期] 0.5s/4通道(標準控制時),0.5s/2通道(加熱冷卻控制時)
[控制輸出周期] 1~100s
[輸入阻抗] 1M Ω
[輸入濾波器] 0s~100s(0: 輸入濾波器OFF)
[傳感器補償值設置] -50.00~50.00%
[傳感器電流] 0.3mA
[傳感器輸入斷線時的動作] 超上限處理
[傳感器輸入斷線時的動作] 下限處理
[溫度控制方式]
. 標準控制：PID ON/OFF脈沖或2位置控制
. 加熱冷卻控制：PID ON/OFF脈沖
[PID常數范圍]
. 比例帶(P)：0.0%~1000.0%(0:2位置控制)(標準控制)、0.1~1000.0%(過熱冷卻控制)
. 積分時間(I)：1s~3600s
. 微分時間(D)：0s~3600s
[目標值(SV) 設置范圍] 所使用熱電偶中設置的溫度范圍內
[靜區設置范圍] 0.1~10.0%
[晶體管輸出]
. 輸出信號：ON/OFF 脈沖
. 額定負載電壓：10~30VDC
. 最大負載電流：0.1A/1點 0.4A/公共端
. 最大沖擊電流：0.4A，10ms
. OFF時漏電流：0.1mA以下
. ON時最大電壓降：DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
. 響應時間：OFF->ON: 2ms以下 ON->OFF: 2ms以下
[輸入輸出占用點數] 32點(I/O分配: 智能16點)
[連接端子] 20點端子排(M3.5螺絲)
[DC5V內內部消耗電流] 0.33A
[外形尺寸H*W*D] 27.4*98*112mm
[重量] 0.26kg
公司主營三菱PLC、三菱伺服、三菱變頻器、三菱觸摸屏，三菱溫度模塊品種齊全、大量現貨，三菱PLC模塊特價銷售，歡迎來電咨詢！
