AJ65SBTB1-32D 三菱cc-link小形遠程I/O模塊 DC輸入32點 端子臺連接。
DC輸入32點 DC24V 7mA；響應時間1.5ms；32點1公共端；1線式；正/負公共端共用；端子排型；占用1局。
三菱cc-link輸入模塊AJ65SBTB1-32D端子排型
[輸入形式] DC輸入(正/負公共端共享)
[輸入點數] 32點
[額定輸入電壓] DC24V
[額定輸入電流] 約5mA
[電壓使用范圍] DC19.2~26.4V(波動率5%以內)
[最大同時輸入點數] 100%
[ON電壓/ON電流] 14V以上/3.5mA以上
[OFF電壓/OFF電流] 6V以下/1.7mA以下
[輸入電阻] 約4.7kΩ
[響應時間] 1.5ms以下(DC24V時)
[公共端方式] 32點1公共端(端子排型3線式)
[輸入絕緣方式] 光耦合器絕緣
[耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[占用站數] 1站
[電源]
. 電壓：DC20.4~26.4V(波動率5%以內)
. 電流：45mA以下(DC24V、全部點ON時)
[外部連接方式]
. 通信部分、I/O模塊電源部分:
7點2段式端子排(M3螺絲)
. 輸入輸出電源部分、輸入輸出部分:
34點直接安裝端子排(M3螺絲)
[外形尺寸H*W*D] 50*179*40
[重量] 0.25kg
AJ65SBTB1-32D,AJ65SBTB1-32D價格,AJ65SBTB1-32D外部連接,AJ65SBTB1-32D用戶手冊
公司主營三菱PLC，三菱cc-link小形遠程I/O模塊品種齊全，AJ65SBTB1-32D1、AJ65SBTB1-32DT1、AJ65SBTB1-32DT2、AJ65SBTB1-32DT3、AJ65SBTB1-32DT、AJ65SBTB1-32D大量現貨，AJ65SBTB1-32D價格好，歡迎選購！
AJ65SBTB1-32D價格(面價)3630,AJ65SBTB1-32D用戶手冊
DC輸入32點 DC24V 7mA；響應時間1.5ms；32點1公共端；1線式；正/負公共端共用；端子排型；占用1局。

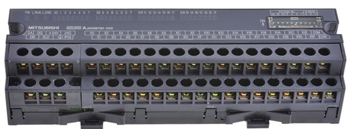

AJ65SBTB1-32D圖片
