FX3U-4DA 三菱PLC模塊4通道模擬量輸出模塊
FX3U-4DA 三菱PLC模塊4通道模擬量輸出模塊
時間:2017-10-19 來源:未知 作者:admin 點擊:17590次
FX3U-4DA 三菱PLC模塊4通道模擬量輸出模塊,FX3U-4DA外形尺寸H*W*D為90*55*87mm,FX3U-4DA重約0。2kg。
FX3U-4DA連接在FX3G/FX3GC/FX3U/FX3UC/FX5U/FX5UC可編程控制器上，是將來自可編程控制器的4個通道的數字值轉換成模擬量值(電壓/電流)并輸出的模擬量特殊功能模塊。
1、FX3U-4DA功能概要
1)、FX3G/FX3GC/FX3U/FX3UC/FX5U/FX5UC可編程控制器上最多可以連接8臺。(包括其它特殊功能模塊的連接臺數)
2)、可以對各通道指定電壓輸出、電流輸出。
3)、將FX 3U -4DA的緩沖存儲區(BFM)中保存的數字值轉換成模擬量值(電壓、電流)，并輸出。
4)、可以用數據表格的方式，預先對決定好的輸出形式做設定，然后根據該數據表格進行模擬量輸出。
2、FX3U-4DA規格
1)、電源規格
. D/A轉換回路驅動電源：DC24V±10% 160mA(需要從端子排供電DC24V)
. CPU部分驅動電源：DC5V 120mA(由基本單元內部供電，因此不需要準備電源)
2)、性能規格
. 模擬量輸出范圍
電壓輸出：DC-10V~+10V(外部負載1k~1MΩ)
電流輸出：DC0mA~20mA、4mA~20mA(外部負載500Ω以下)
. 偏置值 *1
電壓輸出：-10V~+9V *2
電流輸出：0mA~17mA *3
. 增益值 *1
電壓輸出：-9V~+10V *2
電流輸出：3mA~30mA *3
. 數字量輸入
電壓輸出：帶符號16位二進制
電流輸出：15位 二進制
. 分辨率
電壓輸出：0.32mV(20V/64000)
電流輸出：0.63μA(20mA/32000)
. 綜合精度 *4
電壓輸出：環境溫度25℃±5℃ 針對滿量程20V±.3%(±60mV)、環境溫度0℃~55℃ 針對滿量程20V±0.5%(±100mV)
電流輸出：環境溫度25℃±5℃ 針對滿量程20mA±.3%(±60μA)、環境溫度0℃~55℃ 針對滿量程20mA±0.5%(±100μA)
. D/A轉換時間：1ms(與使用的通道數無關)
. 絕緣方式：
模擬量輸出部分和可編程控制器之間，通過光耦隔離
模擬量輸出部分和電源之間，通過DC/DC轉換器隔離
各ch(通道)間不隔離
. 輸入輸出占用點數：8點(在輸入、輸出點數中的任意一側計算點數)
*1. 即使調整偏置/增益，分辨率也不改變。此外，使用輸出模式1、4時，不能進行偏置/增益調整。
*2. 偏置/增益需要滿足以下關系。
1V≦(增益-偏置)≦10V
*3. 偏置/增益需要滿足以下關系。
3mA≦(增益-偏置)≦30mA
*4. 外部負載不到30kΩ時，請使用根據負載電阻而定的輸出修正功能。

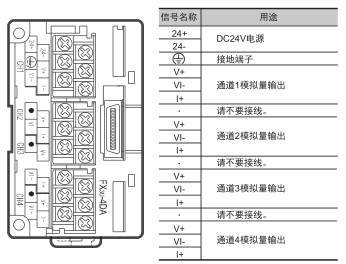

3、FX3U-4DA端子排列
FX3U-4DA為M3的端子螺絲。
電纜的末端加工處理請參考以下內容。
緊固扭矩請遵照0.5~0.8N.m
擰緊端子螺絲時，請注意扭矩不要在值范圍以外。否則可能導致故障、誤動作。
. 1個端子上連接1根線時
. 1個端子上連接2根線時
4、電源部分的端子接線
1)、電源的連接回路示例
使用FX3G、FX3U可編程控制器的DC24V供給電源時的回路示例如下所示。
. 漏型輸入[-COM]接線時 . 源型輸入[+COM]接線時

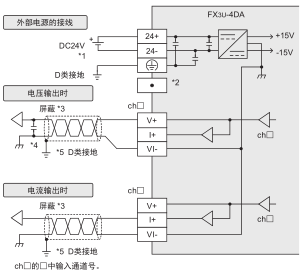

2)、模擬量輸出部分的端子接線
模擬量輸出模式中，各ch(通道)中都可以使用電壓輸出、電流輸出。
*1. 連接的基本單元為FX3G/FX3U可編程控制器(AC電源型)時，可以使用DC24V供給電源。
*2. 請不要對「·」端子接線。
*3. 模擬量的輸出線使用2芯的屏蔽雙絞電纜，請與其它動力線或者易于受感應的線分開布線。
*4. 輸出電壓有噪音或者波動時，請?jiān)谛盘?hào)接收側附近連接0.1~0.47μF 25V的電容。
*5. 請將屏蔽線在信號接收側進行單側接地。
3)、接地
請實施下列項目，進行接地。
請實施D類接地。(接地電阻: 100Ω以下)
請盡量進行專用接地。
不能進行專用接地時，請進行下圖的“共用接地”。
. 地線：AWG14(2mm2)
. 接地點請盡可能靠近該可編程控制器，請盡量使接地線的距離短。
