FX5UC-32MT/DS-TS 三菱PLC彈簧夾端子排型16點 漏型
FX5UC-32MT/DS-TS 三菱PLC彈簧夾端子排型16點 漏型
時間:2017-10-10 來源:未知 作者:admin 點擊:9347次
FX5UC-32MT/DS-TS 三菱PLC彈簧夾端子排型16點 漏型
FX5UC-32MT/DS-TS外形尺寸(H*W*D)90*48.1*74mm。
FX5UC-32MT/DS-TS參數說明 ：
命令處理時間為34ns、DC電源 DC輸入彈簧夾端子排型接線、輸入16點DC24V(漏型/源型)、輸出16點晶體管漏型、內置高速計數器最大6ch 2000kHz+2ch 10kHz、內置最大200kHz 4軸定位、內置以太網與RS-485接口各1ch。
[FX5UC-32MT/D電源規格]
. 額定電壓：DC24
. 電壓允許范圍:DC20.4~28.8V
. 允許瞬時悼電時間：5ms以下
. 電源保險絲：125V 3.15A 計時延時保險絲
. 沖擊電流：最大35A 0.5ms以下/DC24V
. 消耗電力：5W/DC24V [30W/DC24V +20%，-15%]
. DC24V電源容量：500mA
. DC5V電源容量：720mA
[輸入規格]
. 輸入形式：漏型/源型
. 輸入點數：16點
. 連接狀態：彈簧夾端子排型
. 輸入信號電壓:DC24V +20%,-15%
. 輸入信號電流:5.3mA/DC24V
. 輸入電阻：4.3KΩ
. 輸入ON電流:3.5mA以上
. 輸入OFF電流:1.5mA以下
. 輸入響應頻率數：
X000~X005：200kHz
X006~X007：10kHz
. 脈沖波形
X000~X005：T1 2.5μs以上，T2 1.25μs以下
X006~X017：T1 50μs以上，T2 25μs以下
. 輸入響應時間(H/W濾波延遲):
X000~X005：ON時2.5μs以下，OFF時2.5μ以下
X006~X017：ON時30μs以下，OFF時50μ以下
. 輸入響應時間(數字濾波設定值):無,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms
. 輸入信號形式:無電壓觸點輸入 漏型NPN集電極開路晶體管、源型PNP集電極開路晶體管
[輸出規格]
. 輸出類型：晶體管(集電極開路)/漏型輸出
. 輸出點數:16點
. 連接狀態：彈簧夾端子排型
. 外部電源:DC5~30V
. 最大負載：Y000~Y003(0.3A/1點) Y004以后(0.1A/1點)
. 開路漏電流：0.1mA以下/DC30V
. ON時電壓降低：1.0V以下(Y000~Y003)、Y004以后1.5V以下
. 響應時間：
Y000~Y003：2.5μs以下/10mA以上(DC5~24V)
Y004以后：0.2ms以下/100mA以上(DC24V)
. 回路絕緣:光電耦合器絕緣
. 顯示輸出表示:輸出ON時LED燈亮
FX5UC-32MT/DS-TS相關資料：
1、FX5UC內置功能
2、FX5UC樣本
3、FX5UC性能規格說明
4、FX5UC軟元件點數分配
FX5UC-32MT/DS-TS,FX5UC-32MT-DS-TS,FX5UC-32MT/DS-TS價格,FX5UC-32MT/DS-TS供應商
公司主營三菱PLC，三菱伺服，F(xiàn)X5U系列PLC新產品，F(xiàn)X5UC-32MT/D,FX5UC-32MT/DSS,FX5UC-32MT/DS-TS價格好，歡迎選購！
FX5UC-32MT/DS-TS外形尺寸(H*W*D)90*48.1*74mm。
FX5UC-32MT/DS-TS參數說明 ：
命令處理時間為34ns、DC電源 DC輸入彈簧夾端子排型接線、輸入16點DC24V(漏型/源型)、輸出16點晶體管漏型、內置高速計數器最大6ch 2000kHz+2ch 10kHz、內置最大200kHz 4軸定位、內置以太網與RS-485接口各1ch。

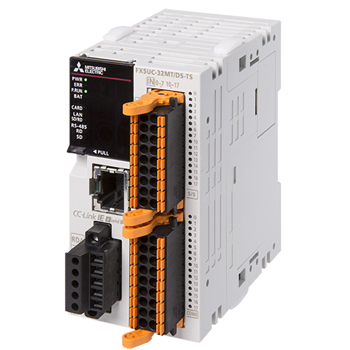

FX5UC-32MT/DS-TS圖片
三菱PLC FX5UC-32MT/DS-TS產品規格詳細介紹如下[FX5UC-32MT/D電源規格]
. 額定電壓：DC24
. 電壓允許范圍:DC20.4~28.8V
. 允許瞬時悼電時間：5ms以下
. 電源保險絲：125V 3.15A 計時延時保險絲
. 沖擊電流：最大35A 0.5ms以下/DC24V
. 消耗電力：5W/DC24V [30W/DC24V +20%，-15%]
. DC24V電源容量：500mA
. DC5V電源容量：720mA
[輸入規格]
. 輸入形式：漏型/源型
. 輸入點數：16點
. 連接狀態：彈簧夾端子排型
. 輸入信號電壓:DC24V +20%,-15%
. 輸入信號電流:5.3mA/DC24V
. 輸入電阻：4.3KΩ
. 輸入ON電流:3.5mA以上
. 輸入OFF電流:1.5mA以下
. 輸入響應頻率數：
X000~X005：200kHz
X006~X007：10kHz
. 脈沖波形
X000~X005：T1 2.5μs以上，T2 1.25μs以下
X006~X017：T1 50μs以上，T2 25μs以下
. 輸入響應時間(H/W濾波延遲):
X000~X005：ON時2.5μs以下，OFF時2.5μ以下
X006~X017：ON時30μs以下，OFF時50μ以下
. 輸入響應時間(數字濾波設定值):無,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms
. 輸入信號形式:無電壓觸點輸入 漏型NPN集電極開路晶體管、源型PNP集電極開路晶體管
[輸出規格]
. 輸出類型：晶體管(集電極開路)/漏型輸出
. 輸出點數:16點
. 連接狀態：彈簧夾端子排型
. 外部電源:DC5~30V
. 最大負載：Y000~Y003(0.3A/1點) Y004以后(0.1A/1點)
. 開路漏電流：0.1mA以下/DC30V
. ON時電壓降低：1.0V以下(Y000~Y003)、Y004以后1.5V以下
. 響應時間：
Y000~Y003：2.5μs以下/10mA以上(DC5~24V)
Y004以后：0.2ms以下/100mA以上(DC24V)
. 回路絕緣:光電耦合器絕緣
. 顯示輸出表示:輸出ON時LED燈亮
FX5UC-32MT/DS-TS相關資料：
1、FX5UC內置功能
2、FX5UC樣本
3、FX5UC性能規格說明
4、FX5UC軟元件點數分配
FX5UC-32MT/DS-TS,FX5UC-32MT-DS-TS,FX5UC-32MT/DS-TS價格,FX5UC-32MT/DS-TS供應商
公司主營三菱PLC，三菱伺服，F(xiàn)X5U系列PLC新產品，F(xiàn)X5UC-32MT/D,FX5UC-32MT/DSS,FX5UC-32MT/DS-TS價格好，歡迎選購！
