FX5U-32MT/DS 三菱PLC輸入輸出各16點 DC漏型
FX5U-32MT/DS 三菱PLC輸入輸出各16點 DC漏型
時間:2017-09-19 來源:未知 作者:admin 點擊:9200次
FX5U-32MT/DS 三菱PLC輸入輸出各16點 DC漏型。,FX5U-32MT/DS價格優惠,FX5U-32MT/DS,FX5U-32MT-DS5U-32MT/DS
FX5U-32MT/DS 三菱PLC輸入輸出各16點 DC漏型參數說明：
內置I/O各16點晶體管漏型輸出；DC電源DC輸入拆換式(M3螺絲)端子排；
內置模擬2CH輸入、內置模擬1CH輸出、內置高速計數器最大8CH 200kHz；
內置定位最多200kHz 4軸、內置1通道以太網端口、內置1通道RS-485端口。
FX5U-32MT/DS 三菱PLC輸入輸出16點晶體管DC漏型產品規格
[電源規格]
. 電源電壓：DC24V
. 電源電壓允許范圍：DC16.8~28.8V
. 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
. 電源保險絲：250V 3.15A 延時保險絲
. 沖擊電流：最大50A 0.5ms以下/DC24V
. 消耗功率：32W
. DC24V供給電源：480mA以下(電源電壓為DC16.8~19.2V時360mA)
. DC5V內置電源：990mA以下(電源電壓為DC16.8~19.2V時775mA)
[輸入規格]
. 輸入形式：源/漏型
. 輸入點數：16點
. 連接狀態：拆換式端子臺(M3螺絲)
. 輸入信號電壓：DC24V +20%,-15%
. 輸入信號電流：X0~X17：5.3mA(X20以后,4.0mA/DC24V)
. 輸入電阻：X0~X17 4.3KΩ(X20以后,5.6kΩ)
. 輸入ON靈敏度電流：X0~X17 3.5mA以上(X020以后，3.5mA)
. 輸入OFF靈敏度電流：1.5mA以下
. 輸入響應頻率數：
X0~X5：200kHz
X6~X17：10kHz
. 脈沖波形
X000~X005：T1(寬幅)2.5μs以上、T2(上升沿/下降沿時間)1.25μs以下
X006~X017：T1(寬幅)50μs以上、T2(上升沿/下降沿時間)25μs以下
. 輸入響應時間(H/W濾波延遲):
X0~X5：ON時2.5μs以下，OFF時2.5μ以下
X6~X17：ON時30μs以下，OFF時50μ以下
. 輸入響應時間(數字濾波設定值):無,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鴨鉤)
. 輸入信號形式:無電壓觸點輸入 漏型：NPN集電極開路晶體管、源型：PNP集電極開路晶體管
. 輸入回路的結構
[晶體管輸出規格]
. 輸出類型：晶體管(集電極開路)/漏型輸出
. 輸出點數：16點
. 連接狀態：裝卸式端子排(M3螺絲)
. 外部電源:DC5~30V
. 最大負載： 0.5A/1點
. 開路漏電流：0.1mA以下/DC30V
. ON時電壓降低：1.0V以下(Y0~Y3)、Y4以后1.5V以下
. 響應時間：
Y0~Y3：2.5μs以下/10mA以上(DC5~24V)
Y4以后：0.2ms以下/200mA以上(DC24V)
. 回路絕緣：光電耦合器絕緣
. 顯示輸出表示：輸出ON時LED燈亮
FX5U-32MT/DS相關資料下載：
1、HMELSEC iQ-F FX5用戶手冊(應用篇)
2、MELSEC iQ-F FX5用戶手冊(以太網通信篇)
3、MELSEC iQ-F FX5用戶手冊(入門篇)
4、MELSEC iQ-F FX5U編程手冊(指令 通用FUN FB篇)
5、MELSEC iQ-F FX5用戶手冊(模擬量篇)
6、MELSEC iQ-F FX5用戶手冊(定位篇)
7、MELSEC iQ-F FX5用戶手冊(SLMP篇)
8、MELSEC iQ-F FX5用戶手冊(MODBUS通信篇)
9、MELSEC iQ-F FX5編程手冊(程序設計篇)
10、MELSEC iQ-F FX5UC用戶手冊(硬件篇)
11、MELSEC iQ-F FX5 CPU模塊FB參考
12、MELSEC iQ-F FX5U用戶手冊(硬件篇)
FX5U-32MT-DS,FX5U-32MT/DS,FX5U-32MT/DS價格
公司銷售三菱觸摸屏、三菱PLC，三菱新款iQ-F FX5U系列PLC品種齊全，大量現貨，三菱PLC FX5U-32MT/ES、FX5U-32MT/DS價格好,并提供技術支持，歡迎來電咨詢！
FX5U-32MT/DS 三菱PLC輸入輸出各16點 DC漏型參數說明：
內置I/O各16點晶體管漏型輸出；DC電源DC輸入拆換式(M3螺絲)端子排；
內置模擬2CH輸入、內置模擬1CH輸出、內置高速計數器最大8CH 200kHz；
內置定位最多200kHz 4軸、內置1通道以太網端口、內置1通道RS-485端口。

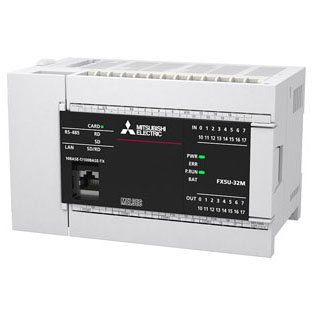

FX5U-32MT/DS圖片
FX5U-32MT/DS 三菱PLC輸入輸出16點晶體管DC漏型產品規格
[電源規格]
. 電源電壓：DC24V
. 電源電壓允許范圍：DC16.8~28.8V
. 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
. 電源保險絲：250V 3.15A 延時保險絲
. 沖擊電流：最大50A 0.5ms以下/DC24V
. 消耗功率：32W
. DC24V供給電源：480mA以下(電源電壓為DC16.8~19.2V時360mA)
. DC5V內置電源：990mA以下(電源電壓為DC16.8~19.2V時775mA)
[輸入規格]
. 輸入形式：源/漏型
. 輸入點數：16點
. 連接狀態：拆換式端子臺(M3螺絲)
. 輸入信號電壓：DC24V +20%,-15%
. 輸入信號電流：X0~X17：5.3mA(X20以后,4.0mA/DC24V)
. 輸入電阻：X0~X17 4.3KΩ(X20以后,5.6kΩ)
. 輸入ON靈敏度電流：X0~X17 3.5mA以上(X020以后，3.5mA)
. 輸入OFF靈敏度電流：1.5mA以下
. 輸入響應頻率數：
X0~X5：200kHz
X6~X17：10kHz
. 脈沖波形
X000~X005：T1(寬幅)2.5μs以上、T2(上升沿/下降沿時間)1.25μs以下
X006~X017：T1(寬幅)50μs以上、T2(上升沿/下降沿時間)25μs以下
. 輸入響應時間(H/W濾波延遲):
X0~X5：ON時2.5μs以下，OFF時2.5μ以下
X6~X17：ON時30μs以下，OFF時50μ以下
. 輸入響應時間(數字濾波設定值):無,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鴨鉤)
. 輸入信號形式:無電壓觸點輸入 漏型：NPN集電極開路晶體管、源型：PNP集電極開路晶體管
. 輸入回路的結構
[晶體管輸出規格]
. 輸出類型：晶體管(集電極開路)/漏型輸出
. 輸出點數：16點
. 連接狀態：裝卸式端子排(M3螺絲)
. 外部電源:DC5~30V
. 最大負載： 0.5A/1點
. 開路漏電流：0.1mA以下/DC30V
. ON時電壓降低：1.0V以下(Y0~Y3)、Y4以后1.5V以下
. 響應時間：
Y0~Y3：2.5μs以下/10mA以上(DC5~24V)
Y4以后：0.2ms以下/200mA以上(DC24V)
. 回路絕緣：光電耦合器絕緣
. 顯示輸出表示：輸出ON時LED燈亮
FX5U-32MT/DS相關資料下載：
1、HMELSEC iQ-F FX5用戶手冊(應用篇)
2、MELSEC iQ-F FX5用戶手冊(以太網通信篇)
3、MELSEC iQ-F FX5用戶手冊(入門篇)
4、MELSEC iQ-F FX5U編程手冊(指令 通用FUN FB篇)
5、MELSEC iQ-F FX5用戶手冊(模擬量篇)
6、MELSEC iQ-F FX5用戶手冊(定位篇)
7、MELSEC iQ-F FX5用戶手冊(SLMP篇)
8、MELSEC iQ-F FX5用戶手冊(MODBUS通信篇)
9、MELSEC iQ-F FX5編程手冊(程序設計篇)
10、MELSEC iQ-F FX5UC用戶手冊(硬件篇)
11、MELSEC iQ-F FX5 CPU模塊FB參考
12、MELSEC iQ-F FX5U用戶手冊(硬件篇)
FX5U-32MT-DS,FX5U-32MT/DS,FX5U-32MT/DS價格
公司銷售三菱觸摸屏、三菱PLC，三菱新款iQ-F FX5U系列PLC品種齊全，大量現貨，三菱PLC FX5U-32MT/ES、FX5U-32MT/DS價格好,并提供技術支持，歡迎來電咨詢！
