 一、三菱FX2N-2AD特殊功能模塊介紹：  三菱FX2N-2AD是模擬輸入模塊,用于將2點模擬輸入(電壓輸入和電流輸入)轉換成12位的數值，并將這個值輸入到可編程控制器中。

三菱FX2N-2AD可連接到FXON，F(xiàn)X2N和FX2NC系列的可編程控制器。

1、根據接線方法，模擬輸入可在電壓輸入或電流輸入中進行選擇，此時，假定設置為兩通道公用模擬輸入(電壓輸入和電流輸入)。

2、兩個模擬輸入通道可接受的輸入為0到10V DC，0到5V DC或4到20mA,使輸入特性與兩通道相容。

3、模擬到數字的轉換特性可以調節。

4、此模塊占用8個I/O點，它們可以被分配為輸入或輸出。

5、使用FROM/TO指令與PLC進行數據傳輸。

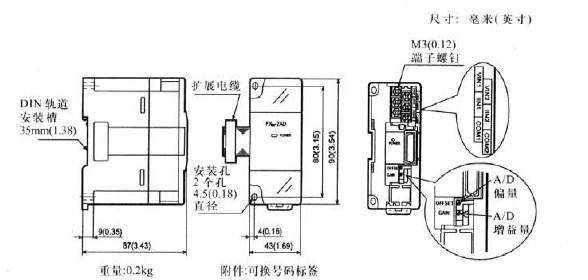

二、三菱FX2N-2AD的外部尺寸和部件：

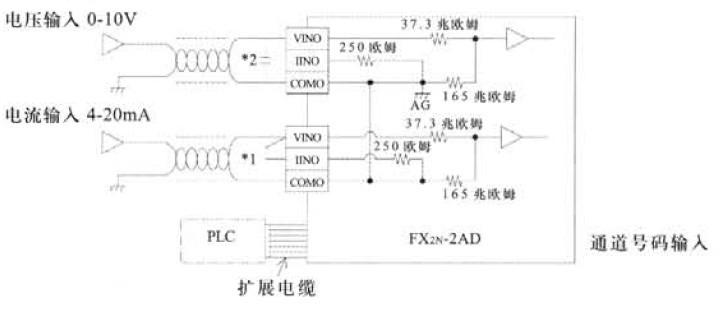

  三、三菱FX2N-2AD布線：

 *1 FX2N－2AD不能將一個通道作為模擬電壓輸入而將另一個作為電流輸入，這是因?yàn)閮蓚€(gè)通道使用相同的偏值量我增益值。對于電流輸入，請短路VIN和IIN，如上圖所示。 *2 當電壓輸入存在波動或有大量噪聲時，在位置*2處連接一個0.1到0.47 μF的電容
