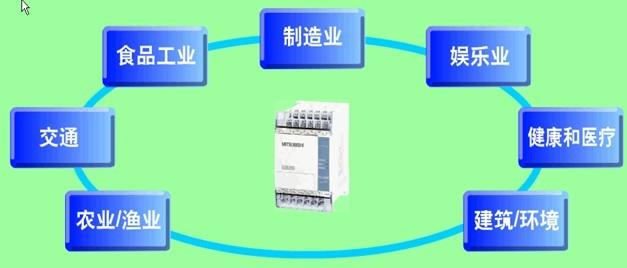

廣州圓豐自動化科技有限公司提供資料整理 www.yokaoyo.cn   一、PLC的應用 目前，PLC不僅應用于工業自動化控制領域，而且廣泛應用于其它各個生產生活領域。

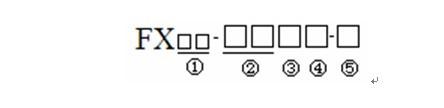

  二、FX系列PLC的型號和外形： 1、 FX系列PLC的型號認識 FX系列PLC型號名稱含義如下：

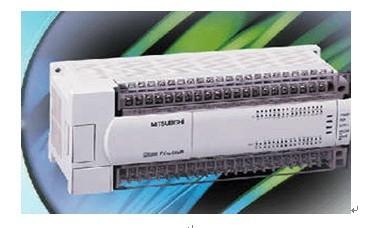

  ①     子系列序號：即FX0、 FX1 、 FX 2 、FX0S 、FX1S 、FX 2N 、FX2C 、FX0N、 FX1N、 FX2N、FX3U、FX3G 。 ② 輸入、輸出的總點數：10～128點； ③ 單元類型： M  －基本單元； E   －輸入輸出混合擴展單元及擴展模塊； EX  －輸入專用擴展模塊； EY  －輸出專用擴展模塊。 ④ 輸出形式： R －繼電器輸出；     T －晶體管輸出；     S －晶閘管輸出。 ⑤  特殊品種： D： DC24V 電源， 24VDC 輸入； A1：AC電源，AC（AC100~120V）輸入或AC輸出模塊； H：大電流輸出擴展模塊； V：立式端子排的擴展模塊； C：接插口輸入輸出方式； F：輸入濾波時間常數為1ms的擴展模塊   如果特殊品種一項無符號，為AC電源、DC輸入、橫式端子排、標準輸出 例如FX2N－32MT－D表示FX2N系列，32個I/O點基本單位，晶體管輸出，使用直流電源，24V直流輸出型。   2、 FX系列PLC的外形 結合下圖講解各部分功能；（配實物）



  　　各動作指示燈的含義如下： POWER ：電源指示； RUN ：運行指示； BATT.V ：電池電壓下降指示； CPU-E ：出錯指示亮燈；   3、FX系列PLC的特點 ①體積??； ②外部結構美觀； ③用戶選用的子系列多； ④系統配置靈活多變； ⑤功能強、使用方便；
