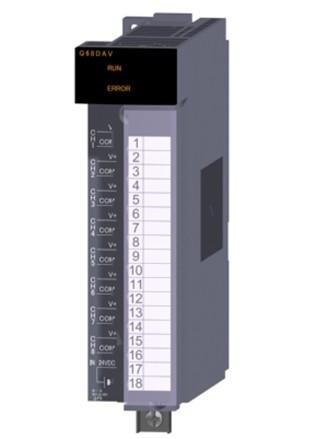

Q68DAV概要： 8頻道輸入（分辨率）：0～4000，- 4000～4000，0～12000，- 12000～12000，- 16000至16000輸出：DC - 10～10 V 變換速度：80 / 1頻道18點端子臺 特點： 用途合起了的機種選擇：8頻道都輸出電壓。 高速轉換處理：變換速度，80 /頻道的高速處理。 高精度：變換精度，±0.1（使用周囲溫度25±5℃）的高精度。 分辨率模式的切換：根據用途分辨率模式轉換，分辨率為1 / 4000，1 / 12000，1 / 16000選擇設定。 警報出力的開關：警報出力的切換很簡單，編程工具可以設定。 同期出力機能：從序列CPU迪吉多值寫入后，模擬值被輸出的時間到一定的功能。序列CPU的定周期運行的程序和類型，等速掃描功能組合，高精度的模擬控制。 模擬輸出HOLD / CLEAR功能：CPU單位或STOP狀態，停止錯誤的時候，模擬輸出值保持嗎，清除或設置功能。 在線單元交換：系統停止單元交換不進行。   規格說明： 模擬輸出分?jǐn)?shù) 8點（8頻道） 輸入 通常分辨率模式：- 4096～+ 4095 高分辨率模式：- 12288～+ 12287，- 16384～+ 16383 模擬輸出 電壓 DC - 10～+ 10 V（外部負載電阻值：1～1 M車站ΩΩ） 輸出特性，分辨率 出力電流 迪吉多輸入值（最大分辨率） 輸出電壓 0 ~ 5V 通常分辨率模式：0～4000（1.25 mV） 高分辨率模式：0～12000（0.416 mV） 1～5 V 通常分辨率模式：0～4000（1.0 mV） 高分辨率模式：0～12000（0.333 mV） - 10～10 V 通常分辨率模式：- 4000～4000（2.5 mV） 高分辨率模式：- 16000至16000（0.625 mV） 用戶范圍設定 通常分辨率模式：- 4000～4000（0.75 mV） 高分辨率模式：- 12000～12000（0.333 mV） 精度（模擬輸出值的最大值対精度） 周圍溫度：25℃±5 ±0.1 % 周圍溫度：0 ~ 55℃ ±0.3 % D / A變換速度 80μs /頻道 絕對最大輸出 電壓 ±12 V 輸出短路保護 有 E2PROM寫入次數 最大10萬次 絕緣方式 端子間序列器電源：絕縁抵抗 模擬輸出通道間：非絕緣 外部供給電源和模擬輸出間：非絕緣 絕緣耐壓 端子間序列器電源：AC 500 V 1分鐘 絕緣電阻 端子間序列器電源：DC 500 V 20 MΩ以上 外部供給電源 電壓 DC 24V（+ 20 / - 15 %，脈動，扣球500 mVp - p以下） 電流 0.19 A（突入電流：3.3 A，70μs以下） 外部電路連接方式 18點螺絲端子臺（M3螺絲），F(xiàn)G端子 占有插槽數 1 輸入輸出占有分?jǐn)?shù) 16點（I / O排法：知識分子16點） DC5V內部消費電流 0.39 A 外形尺寸 H 98毫米 W 27.4毫米 D 90毫米 質量 0.18公斤
