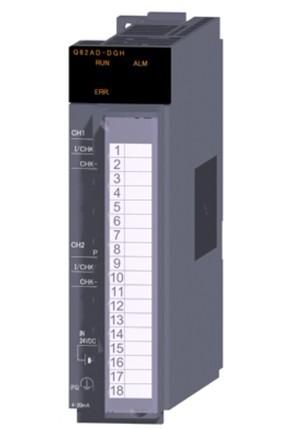

 Q62AD-DGH概要：   1、2頻道輸入：DC 4～20毫安輸出（分辨率）：0～32000，0～64000   2、變換速度：10 ms / 2頻道18點端子臺頻道間絕緣二線式傳輸?shù)诫娫垂?yīng)器 特點：    1、高精度       基準精度，±0.05 %，溫度系數±71.4 ppm /℃的高精度。    2、輸入范圍的開關       輸入范圍切換很簡單，編程工具可以設定。    3、通道間絕緣       頻道之間被絕緣。       另外，外部電源供應-通道間也被絕緣。    4、高分辨率       分辨率是，32位帶符號二進制（但是數據部分16位）的高分辨率。（- 10 V～+ 10 V微波爐選擇時） A / D轉換的方式 A / D變換方式是下面的5個。 1）、抽樣處理：頻道每模擬輸入值逐次A / D轉換，每次迪吉多輸出值輸出。 2）、時間平均處理：頻道每A / D轉換時間平均處理，平均值迪吉多輸出。 3）、次數平均處理：頻道每A / D轉換次數平均處理，平均值迪吉多輸出。 4）、移動平均處理：抽樣小時測定的指定次數的迪吉多輸出值平均處理。 5）、一次延遲濾波器：設定的時間常數相比，迪吉多輸出值平滑化。   5、輸入信號檢測機能異常       設定范圍超過了/電流電壓檢測。 6、過程報警       迪吉多輸出值設定超過范圍時，發出警報。 7、匯率報警       迪吉多輸出值的變化率設定的變化率超越的場合，發出警報。 8、兩線式傳輸?shù)诫娫垂?yīng)器       兩線式傳輸器供電。因此，二線式傳輸靈巧的電源無用。       另外，A / D變換許可/禁止設定每比頻道ON / OFF的供給電源的可能。 9、短路保護電路的組合保護 電線短路，機體過剩的電流被輸入的場合，短路保護電路中電流比，25 ~ 35毫安限制單元被保護。   10、根據檢查端子模擬輸入檢查       布線不脫，檢查端子電壓測量可以根據二線式傳輸器的輸出什么毫安輸出  是否已經被確認。 11、在線單元交換       系統停止單元交換不進行。   規格說明： 模擬輸入點數 2點（2頻道） 模擬輸入 電流 DC 4～20毫安（輸入電阻值：250Ω） 二線式伝送器用電源部 供電電壓 DC 26±2 V 最大供貨電流 DC 24毫安 短路保護 有（限制電流：25～35毫安） 檢查端子 有 迪吉多輸出 分辨率16位：- 768～+ 32767 分辨率32位：- 1536～+ 65535 輸出特性，分辨率 輸入范圍 迪吉多輸出值（分辨率） 輸入電流 4～20毫安 16位：0～32000（500.0 nA） 32位：0～64000（250.0 nA） 4～20毫安（擴張模式） 32位：- 16000～72000（250.0 nA） 用戶范圍設定 16位：0～32000（303.2 nA） 32位：0～64000（151.6 nA） 精度（迪吉多輸出值的最大值対精度） 基準精度 ±0.05 % 溫度系數 ±71.4 ppm /℃（0.00714 %/℃） A / D變換速度 10 ms / 2頻道 絕對最大輸入 電壓 ±15 V 電流 ±30毫安 E2PROM寫入次數 最大10萬次 絕緣方式 端子間序列器電源：絕縁抵抗 模擬輸入通道間：晶體管 外部供給電源和模擬輸入時間：絕緣變壓器 絕緣耐壓 端子間序列器電源，模擬輸入通道間，外部電源供應和模擬輸入時間：AC 1700 Vrms / 3周期（海拔2000米） 絕緣電阻 端子間序列器電源：DC 500 V 10MΩ以上 模擬輸入通道間：
