AD72 三菱A系列模擬輸出型2軸定位模塊
AD72 三菱A系列模擬輸出型2軸定位模塊
時間:2017-08-03 來源:未知 作者:admin 點擊:3133次
AD72 三菱A系列模擬輸出型2軸定位模塊,AD72連接、AD72參數、AD72用戶手冊
AD72參數說明：2軸；2軸直線插補；控制單位為pulse、mm、inch、degree；定位數據400/1軸；位置控制；15針連接器；9針連接器；模擬電壓輸出DC-10~10V。
[控制軸數] 2軸
[插補功能] 2軸直線插補
[控制單位] pulse、mm、inch、degree
[位置控制]
. 位置控制方式：絕對控制/增量系統
. 位置指令
Maximum 162m(指令単位：0.1~10μm/pulse)
Maximum 16200inch(指令単位：1*10-5~0.001inch/pulse)
Maximum 16200degree(指令単位：1*10-5~0.001degree/pulse)
1~16252928 pulse
. 速度指令
10~120000mm/min(指令単位：10mm/min)
1~12000inch/min(指令単位：1inch/min)
1~12000degree/min(指令単位：1degree/min)
10~200000 pulse/s(指令単位：10pulse/s)
. 加減速處理：自動梯形加/減速
. 加/減速時間：64~4999ms
[速度指令輸出] DC0~±10V
[定位反饋脈沖輸入]
. 脈沖頻率：50k pulse/s
. 可連接編碼器類型：集電極開路,TTL,差分輸出
. 倍增設定：4，2，1，1/2可設定
[功能] 原點復歸控制、JOG運行、手動脈沖控制、M功能
[外部電源]
. 電壓：DC4.75~5.25V
. 電流：1.0A+編碼器的電流消耗
[輸入輸出占用點數] 48點，2槽
[DC5V內部消費電流] 0.9A
[外形尺寸H*W*D] 250*75.5*100mm
AD72參數說明：2軸；2軸直線插補；控制單位為pulse、mm、inch、degree；定位數據400/1軸；位置控制；15針連接器；9針連接器；模擬電壓輸出DC-10~10V。

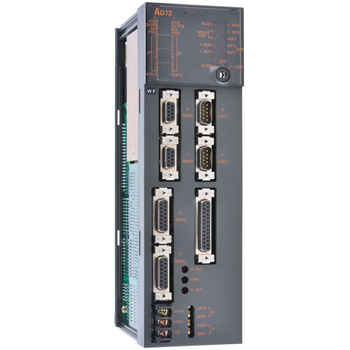

AD72圖片
[控制軸數] 2軸
[插補功能] 2軸直線插補
[控制單位] pulse、mm、inch、degree
[位置控制]
. 位置控制方式：絕對控制/增量系統
. 位置指令
Maximum 162m(指令単位：0.1~10μm/pulse)
Maximum 16200inch(指令単位：1*10-5~0.001inch/pulse)
Maximum 16200degree(指令単位：1*10-5~0.001degree/pulse)
1~16252928 pulse
. 速度指令
10~120000mm/min(指令単位：10mm/min)
1~12000inch/min(指令単位：1inch/min)
1~12000degree/min(指令単位：1degree/min)
10~200000 pulse/s(指令単位：10pulse/s)
. 加減速處理：自動梯形加/減速
. 加/減速時間：64~4999ms
[速度指令輸出] DC0~±10V
[定位反饋脈沖輸入]
. 脈沖頻率：50k pulse/s
. 可連接編碼器類型：集電極開路,TTL,差分輸出
. 倍增設定：4，2，1，1/2可設定
[功能] 原點復歸控制、JOG運行、手動脈沖控制、M功能
[外部電源]
. 電壓：DC4.75~5.25V
. 電流：1.0A+編碼器的電流消耗
[輸入輸出占用點數] 48點，2槽
[DC5V內部消費電流] 0.9A
[外形尺寸H*W*D] 250*75.5*100mm
[重量] 1.5kg
