LH42C4PT1P-CM 三菱PLC IO混合模塊晶體管源型
LH42C4PT1P-CM 三菱PLC IO混合模塊晶體管源型
時間:2017-07-27 來源:未知 作者:admin 點擊:3341次
LH42C4PT1P 三菱PLC IO混合模塊晶體管源型，32點入32點晶體管源型輸出。LH42C4PT1P連接、LH42C4PT1P-CM價格。
[輸入規格]
. 輸入公共端方式：32點/公共端
. 輸入點數：32點
. 額定輸入電壓：DC24V(波紋率5%以內)(允許電壓范圍DC20.4V~28.8V)
. 額定輸入電流：4.0mA TYP.（DC24V時）
. 輸入ON電壓/ON電流：DC9V以上/3mA以上
. 輸入OFF電壓/OFF電流：DC9V以上/1.7mA以下
. 輸入電阻：5.7K歐
. 輸入響應時間：1/5/10/20/70ms以下(初始設定為10ms)
[輸出規格]
. 輸出形式：晶體管源型輸出
. 輸出點數: 32點
. 額定負載電壓：DC10.2~28.8V
. 最大負載電流: 0.1A/1點 2A/1公共端
. 最大沖擊電流: 有過載保護功能的電流限制功能
. OFF時漏電電流：0.1mA以下
. ON時最大電壓下降：DC0.1V(TYP.) 0.1A、DC0.2V(MAX.)0.1A
. 輸出響應時間：OFF->ON 0.5ms以下、ON->OFF 1ms以下(額定負載、電阻負載)
. 浪涌吸收器：齊納二極管
. 保險絲：無
. 保護功能
過載保護功能：過電流檢測、過載保護時限制電流1~3A/1點、以1點單位工作
過熱保護功能：以2點單位工作
. 輸出公共端方式:32點/公共端
[通用規格]
. 外產供給電源
電壓：DC12V/24V(波紋率5%以內)(允許電壓范圍DC10.2V~28.8V)
電流：20mA(DC24V時)/1公共端
. 模塊占用數：1
. 輸入輸出占用點數：32點
. 外部配線連接方式：40針連接器
. DC5V內部消耗電流：150mA(TYP.所有點ON)
. 外形尺寸H*W*D：90*28.5*95mm
. 重量：0.12kg
LH42C4PT1P,LH42C4PT1P-CM,LH42C4PT1P價格
公司主營三菱自動化產品，三菱PLC品種齊全、三菱PLC價格好，三菱L系列大量現貨銷售，三菱L系列輸入輸出混合模塊LH42C4NT1P-CM、LH42C4PT1P-CM低價出售，歡迎來電咨詢！
LH42C4PT1P-CM參數說明：晶體管源型輸出，DC輸入32點 DC24V 4mA，響應時間1/5/10/20/70ms 32點1公共端 正/負公用類型；晶體管輸出32點 DC12~24V 0.1A/1點 2A/1公共端，響應時間1ms，32點1公共端，40針連接器*2,輸入輸出占用32點。

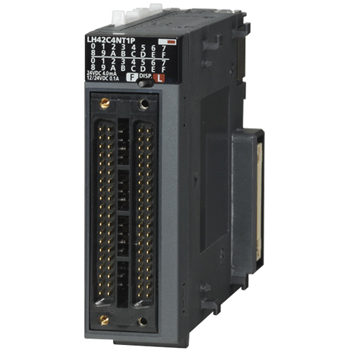

LH42C4PT1P圖片
[輸入規格]
. 輸入公共端方式：32點/公共端
. 輸入點數：32點
. 額定輸入電壓：DC24V(波紋率5%以內)(允許電壓范圍DC20.4V~28.8V)
. 額定輸入電流：4.0mA TYP.（DC24V時）
. 輸入ON電壓/ON電流：DC9V以上/3mA以上
. 輸入OFF電壓/OFF電流：DC9V以上/1.7mA以下
. 輸入電阻：5.7K歐
. 輸入響應時間：1/5/10/20/70ms以下(初始設定為10ms)
[輸出規格]
. 輸出形式：晶體管源型輸出
. 輸出點數: 32點
. 額定負載電壓：DC10.2~28.8V
. 最大負載電流: 0.1A/1點 2A/1公共端
. 最大沖擊電流: 有過載保護功能的電流限制功能
. OFF時漏電電流：0.1mA以下
. ON時最大電壓下降：DC0.1V(TYP.) 0.1A、DC0.2V(MAX.)0.1A
. 輸出響應時間：OFF->ON 0.5ms以下、ON->OFF 1ms以下(額定負載、電阻負載)
. 浪涌吸收器：齊納二極管
. 保險絲：無
. 保護功能
過載保護功能：過電流檢測、過載保護時限制電流1~3A/1點、以1點單位工作
過熱保護功能：以2點單位工作
. 輸出公共端方式:32點/公共端
[通用規格]
. 外產供給電源
電壓：DC12V/24V(波紋率5%以內)(允許電壓范圍DC10.2V~28.8V)
電流：20mA(DC24V時)/1公共端
. 模塊占用數：1
. 輸入輸出占用點數：32點
. 外部配線連接方式：40針連接器
. DC5V內部消耗電流：150mA(TYP.所有點ON)
. 外形尺寸H*W*D：90*28.5*95mm
. 重量：0.12kg
LH42C4PT1P,LH42C4PT1P-CM,LH42C4PT1P價格
公司主營三菱自動化產品，三菱PLC品種齊全、三菱PLC價格好，三菱L系列大量現貨銷售，三菱L系列輸入輸出混合模塊LH42C4NT1P-CM、LH42C4PT1P-CM低價出售，歡迎來電咨詢！
