三菱PLC模擬量輸入模塊FX3U-4AD-PNK-ADP用戶手冊,FX3U-4AD-PNK-ADP價格(面價)3350, FX3U-4AD-PNK-ADP連接。

三菱PLC模塊FX3U-4AD-PNK-ADP詳細規格
 [輸入信號] 鉑電阻(2/3線式)Pt1000 JIS C 1604-1997、鎳電阻(2/3線式)Ni1000 DIN 43760-1987
 ┌──────┬──────────────────────┐
 │項目        │規格                                        │
 │            ├──────────┬───────────┤
 │            │攝氏(℃)            │華氏(°F)             │
 ├──────┼───┬──────┼───┬───────┤
 │額定溫度范圍│Pt1000│-50℃~+250℃│Pt1000│-58℉~+482℉  │
 │            ├───┼──────┼───┼───────┤
 │            │Ni1000│-40℃~+110℃│Ni1000│-40℉~+230℉  │
 ├──────┼───┼──────┼───┼───────┤
 │數字量輸出  │Pt1000│-500~+2500  │Pt1000│-580~+4820    │
 │            ├───┼──────┼───┼───────┤
 │            │Ni1000│-400~+1100  │Ni1000│-400~+2300    │
 ├──────┼───┼──────┼───┼───────┤
 │分辨率      │Pt1000│            │Pt1000│              │
 │            ├───┤    0.1℃   ├───┤  0.2°F      │
 │            │Ni1000│            │Ni1000│              │
 └──────┴───┴──────┴───┴───────┘
 [綜合精度]
  . 環境溫度25℃±5℃時，針對滿量程±0.5%
  . 環境溫度0~55℃時，針對滿量程±1.0%
 [A/D轉換時間]
  . FX3U/FX3UC可編程控制器: 200μs(每個運算周期更新數據)
  . FX3S/FX3G/FX3GC可編程控制器: 250μs(每個運算周期更新數據)

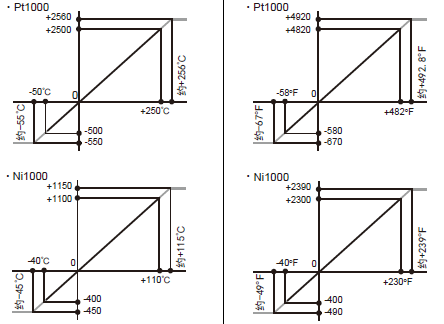

 [輸入特性]

 [絕緣方式]
  . 模擬量輸入部分和可編程控制器之間，通過光耦隔離
  . 驅動電源和模擬量輸入部分之間，通過DC/DC轉換器隔離
  . 各ch(通道)間不隔離
 [輸入輸出占用點數] 輸入輸出占用點數0點(與可編程控制器的最大輸入輸出點數無關)
 [電源規格]
  . A/D轉換回路驅動電源
    DC24V +20% -15%　45mA(需要在端子排上連接DC24V電源供電)
  . 接口驅動電源

    DC5V 15mA(由FX基本單元內部供電，因此不需要準備電源)
