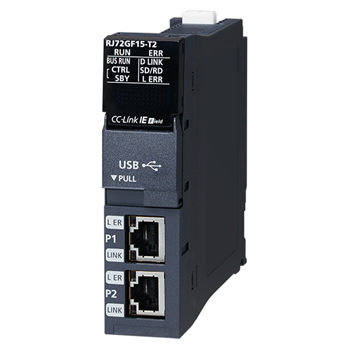

RJ72GF15-T2 CC-Link IE現場網絡遠程起始模塊
RJ72GF15-T2 CC-Link IE現場網絡遠程起始模塊
時間:2016-09-01 來源:未知 作者:admin 點擊:4498次
RJ72GF15-T2規格、RJ72GF15-T2參數說明、RJ72GF15-T2價格
[每個站的最大鏈接點數]
. RX：2K點(2048點，256字節)
. RY：2K點(2048點，256字節)
. RWr：1K點(1024點，2K字節)
. RWw：1K點(1024點，2K字節)
[站類型] 智能設備站
[站號] 1~120
[網絡No.] 1~239
[通信速度] 1Gbps
[傳送路徑形式] 線型、星型(線型與星型可同時存在)、環型
[通信電纜]
滿足1000BASE-T標準的以太網電纜:類5e以上，(帶雙重屏蔽/STP)直連電纜
[最大站間距離] 100m
[級聯連接級數] 最大20級
[輸入輸出點數]
. 輸入繼電器(X)：4096點(可訪問實際模塊的點數)
. 輸出繼電器(Y)：4096點(可訪問實際模塊的點數)
[用戶軟元件點數]
. 輸入(X)：12288點(程序上可使用的點數。從X0開始分配RX0)
. 輸出(Y)：12288點(程序上可使用的點數。從Y0開始分配RY0)
. 鏈接特殊繼電器(SB)：8192點(SB0000~SB0FFF由系統使用。SB1000~SB1FFF可由用戶變更)
. 鏈接寄存器(W)：8192點(將W0~W3FF的1024點從RWw0開始分配。將W1000~W13FF的1024點從RWr0開
始分配)
. 鏈接特殊寄存器(SW)：8192點(SW0000~SW0FFF由系統使用。SW1000~SW1FFF可由用戶變更)
[系統軟元件點數]
. 特殊繼電器(SM)：4096點
. 特殊寄存器(SD)：4096點
[模塊訪問軟元件點數] 智能功能模塊軟元件(U□\G□) 268435456點
[刷新數據寄存器點數] 刷新數據寄存器(RD) 12288點
[標簽容量] 2048字
[存儲器容量] 軟元件/標簽存儲器256K字節、數據存儲器2049K字節
[最大存儲文件個數] 軟元件/標簽存儲器1個(存儲系統文件)、數據存儲器256個
[允許瞬間掉電時間] 根據電源模塊
[外形尺寸H*W*D] 106*27.8*110mm
RJ72GF15-T2參數說明：CC-Link IE現場網絡遠程起始模塊
[每個站的最大鏈接點數]
. RX：2K點(2048點，256字節)
. RY：2K點(2048點，256字節)
. RWr：1K點(1024點，2K字節)
. RWw：1K點(1024點，2K字節)
[站類型] 智能設備站
[站號] 1~120
[網絡No.] 1~239
[通信速度] 1Gbps
[傳送路徑形式] 線型、星型(線型與星型可同時存在)、環型
[通信電纜]
滿足1000BASE-T標準的以太網電纜:類5e以上，(帶雙重屏蔽/STP)直連電纜
[最大站間距離] 100m
[級聯連接級數] 最大20級
[輸入輸出點數]
. 輸入繼電器(X)：4096點(可訪問實際模塊的點數)
. 輸出繼電器(Y)：4096點(可訪問實際模塊的點數)
[用戶軟元件點數]
. 輸入(X)：12288點(程序上可使用的點數。從X0開始分配RX0)
. 輸出(Y)：12288點(程序上可使用的點數。從Y0開始分配RY0)
. 鏈接特殊繼電器(SB)：8192點(SB0000~SB0FFF由系統使用。SB1000~SB1FFF可由用戶變更)
. 鏈接寄存器(W)：8192點(將W0~W3FF的1024點從RWw0開始分配。將W1000~W13FF的1024點從RWr0開
始分配)
. 鏈接特殊寄存器(SW)：8192點(SW0000~SW0FFF由系統使用。SW1000~SW1FFF可由用戶變更)
[系統軟元件點數]
. 特殊繼電器(SM)：4096點
. 特殊寄存器(SD)：4096點
[模塊訪問軟元件點數] 智能功能模塊軟元件(U□\G□) 268435456點
[刷新數據寄存器點數] 刷新數據寄存器(RD) 12288點
[標簽容量] 2048字
[存儲器容量] 軟元件/標簽存儲器256K字節、數據存儲器2049K字節
[最大存儲文件個數] 軟元件/標簽存儲器1個(存儲系統文件)、數據存儲器256個
[允許瞬間掉電時間] 根據電源模塊
[外形尺寸H*W*D] 106*27.8*110mm
[重量] 0.20kg
