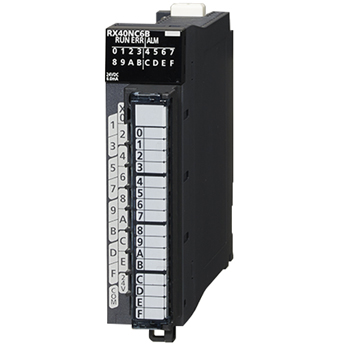

RX40NC6B 三菱PLC模塊帶診斷功能輸入型
RX40NC6B 三菱PLC模塊帶診斷功能輸入型
時間:2016-08-31 來源:未知 作者:admin 點擊:2943次
RX40NC6B為三菱最新款iQ-R系列帶診斷功能輸入模塊。
三菱iQ-R系列帶診斷功能輸入模塊RX40NC6B產品規格說明
[輸入點數] 16點[額定輸入電壓] DC24V(畸變率5%以?xún)?nèi))(允許電壓范圍 DC20.4V~28.8V)
[額定輸入電流] 6.0mA TYP.(DC24V時)
[ON電壓/ON電流] 14V以上/3.5mA以上
[OFF電壓/OFF電流] 6V以下/1mA以下
[輸入電阻] 約4.0kΩ?
[響應時間] 默認值為10ms
┌──────┬──────────────┐
│ 時機 │ 設置值 │
│ ├──┬──┬──┬──┬──┤
│ │1ms │5ms │10ms│20ms│70ms│
├──────┼──┼──┼──┼──┼──┤
│OFF->ON(MAX)│1ms │5ms │10ms│20ms│70ms│
├──────┼──┼──┼──┼──┼──┤
│ON->OFF(MAX)│1ms │5ms │10ms│20ms│70ms│
└──────┴──┴──┴──┴──┴──┘
[斷線(未連接)檢測電流] 0.3ｍA/1點以下*1
[外部供應電源]
電壓：DC24V(畸變率5%以?xún)?nèi))(允許電壓范圍 DC20.4V~28.8V)
電流：130mA(DC24V時)
[絕緣耐壓] AC510Vrms 1分鐘之間
[絕緣電阻] 通過絕緣電阻計10M?以上
[噪聲抗擾度]
模擬噪聲500Vp-p，噪聲寬度1?s
通過噪聲頻率25~60Hz的噪聲模擬器
[保護等級] IP2X
[公共端方式] 16點1公共端(公共端端子: TB18)
[輸入輸出占用點數] 32點(I/O分配: 輸入32點)
[中斷功能] 有(在CPU模塊的參數中設置)
[外線連接方式] 18點螺栓端子排(M3?6螺栓)
[DC5V內部消耗電流] 450mA(TYP.全部點ON)
[外形尺寸H*W*D] 160*27.8*131mm
[重量] 0.25kg
*1 輸入電流為0.3mA/1點以下時將檢測出斷線(未連接)。輸入設備的泄漏電流為0.3mA/1點以下的情況下，應在所連接的設備附近并聯一個
泄漏電阻(電阻值的大致基準為56kΩ左右)。
